ハーレーダビッドソンに取り付けしてあるサンダーマックスですが、通信ケーブルを簡単に接続するためのピグテールケーブルが、サンダーマックスのシリアルナンバーによっては対応していません。
IMG_20200425_062018
サンダーマックスのシリアルナンバーはダイナモデルの場合一度完全に外さないと見えにくいのでTT
ぼくはピグテールケーブルを取り付けした後で通信できなかったので、すごく悔しい思いをしてます。

そこで、

ちょっとだけ通信ケーブル差込口を伸ばす工作をしてみます!
IMG_20200425_073318

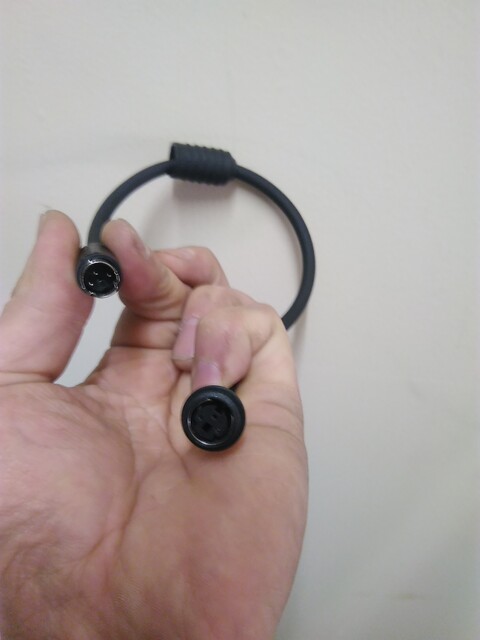

サンダーマックスの通信ポートはミニDIN3ピンコネクタの規格なので行きつけのマルツ電波で雄雌のコネクタと3芯のシールド線を準備。

IMG_20200425_082203
ササっと半田付けして準備完了。(メス側もぎりまでシールドできるコネクタ欲しかったのですが、電装キャディーに埋めこむタイプにしました)

IMG_20200425_131310

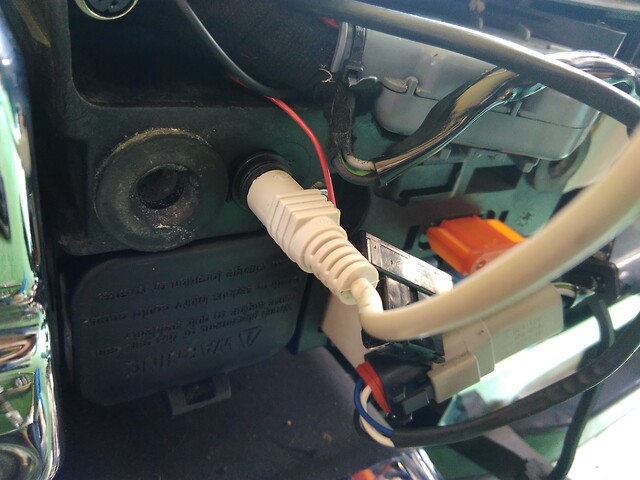

電装キャディーにミニDIN3ピンコネクタの延長ケーブルを埋め込んで、サンダーマックスをセットしなおします。

通信テストもして機能的には長い通信ケーブルを入れっぱなしにしなくて済むピグテールケーブルを付けたのと同じになりました^^
いちいちシートめくらなくてもサンダーマックスの通信ポートにすぐアクセスできます!




追記 ピグケーブルの説明書にはサンダーマックスのシリアルナンバーが#114000以降のものに対応と書いてあるので、それ以前のシリアルには対応してません。
私のサンダーマックスはシリアル確認したら対応以前のモデルでした。あとからつけようとする方はシリアルナンバー確認してから購入したほうがいいです^^;

ハーレーダビッドソンに取り付けしてあるサンダーマックスですが、ダイナシリーズは通信ケーブルの抜き差しがしにくいのでECM取り付け時点で長い通信ケーブルをさしっぱなしで乗っていました。
IMG_20200405_061855
けっこう前からECMのカプラー部分に取り付けする通信ケーブルの受け側コネクタがあるのが気になっていたので、初心に帰ってネタにします。
ネオファクトリーさんリリースの通信コネクタ 通称ピグケーブル

IMG_20200405_080505
まず、ECM側サイドカバーを外して、オレンジ色のメインヒューズを抜きます。
ピグケーブルの説明書にはバッテリーのマイナス側も外せと書いてあるので、そいっちも。

IMG_20200405_080518
ECMのコネクタをしたから見たアングル。
ロックの詰めがあるのでこれをつまんで外さないと取れないので、車種によっては気が付かないから注意しましょう。

IMG_20200405_080826
外したコネクタの端子クリアカバーを両サイドの黒い部分押してロック外してとります。

IMG_20200405_080956
カバーが取れました。
ピンが入ってないところがあるので、この空いたポートにピグケーブルが刺さります。

IMG_20200405_081230
灰色のハーネスカバーも端子3か所起こして開きます。
根元にタイラップ巻いてあるのでそれはニッパーで切ります。
私は以前燃費計測のためにインジェクター信号と車速信号をここから横取りしてるのでオレンジと白の配線が増えてます^^;

ECM36ピンコネクタ配線図
が、ここで問題が!
ピグテールコミュニケーションハーネスの説明には20番に黒16番に赤を差し込めと書いてありますが、20番はなんか刺さってるwwww
サービスマニュアルのECMカプラー配線図を確認すると、国内未導入の排気デバイス用信号が割り当てられてました。

IMG_20200405_082618
08年式のTC96は本国仕様では排気デバイスと吸気デバイスがあって、エアクリーナーやマフラーに動く部品がついてるそうなのですが、ハーネスだけあってデバイスは当然未接続
なので20番は抜いてかわりにピグテールケーブルをさしました。
あとはアースラインをバッテリーのマイナス端子に伸ばして接続。

そして通信テスト

「接続を確認できません」

まじか

ピグケーブルの説明書にはサンダーマックスのシリアルナンバーが#114000以降のものに対応と書いてあるので、もういっかい電装キャディーばらして本体確認しないとわかりません。

なんか敗北感しかないので次の手も用意しておきます・・・・・
