2008年05月26日

ハーレーダビッドソンのメータークランプ取り付けねじ加工

ハーレーダビッドソンのシリンダーヘッド温度計ですが、メーターパネルとハンドルクランプは用意したので固定をしっかりしてみようと思います。
まず問題になるのが、ハーレーダビッドソンのハンドルバー取り付け用のメータークランプはもともと国産ミラー用のねじM10 ピッチ1.25が切ってあるので、普通のM10ボルトはP1.5のためそのままではねじ込めません(ピッチとはねじ山の幅のことです 外径が一緒でもねじ山の幅が違えば当然締めることができません)
ハーレーダビッドソンのメータークランプボルト
いり口は入るのですがすぐにきつくなってこのとおりです・・・

M10 P1.25のボルトを行きつけの「ねじ専門店」で注文してもよかったのですが(多分あるはず)めんどくさいのでハーレーダビッドソンのメータークランプ側のねじを切りなおしてやることにします。

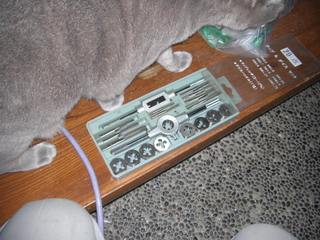

ハーレーダビッドソンのカスタム用タップアンドダイスセット
ミリ規格のタップ&ダイスセットです。
自分でねじ穴を作ったりボルトを作ったりできる魔法のツールですw
今回ハーレーダビッドソンに使うのは穴にねじを切るタップのほうですが、

「いちにのさんすう」にでてくる白いやつのことじゃないので注意です(謎

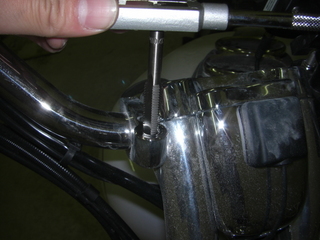

ハーレーダビッドソンのメータークランプねじ切りなおし
タッピングスプレーを吹いてM10P1.5のタップをハーレーダビッドソンのメータークランプの穴に立ててねじ込んでいきます。
もともとねじが切ってあるところに強引に切りなおすのでねじ穴はばらばらになりますが特に強度など必要ないので強引でOK w
少しまわしては少し戻しながらねじを切っていくのがコツです^^(切子を逃がすため)

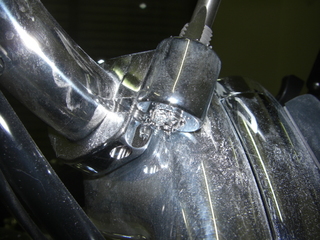

ハーレーダビッドソンのメータークランプねじきり終了
タップの頭が出てきて力がかからなくなったらねじ切り終了です。

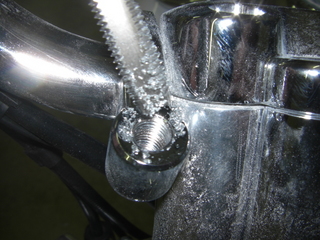

ハーレーダビッドソンのねじ切りくず
タップを逆に回して抜けばねじの切り込み完了。
切子はウエスで払ってねじの中も掃除しておきましょう。
エアーツールなどがあればエアーで吹き飛ばしてもいいですが、安全めがね着用で使わないと目に入って危険です。ハーレーダビッドソンの車体側にもかからないようにしましょう。

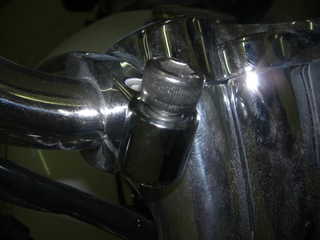

ハーレーダビッドソンのメータークランプボルト締め込み
ねじ穴もピッチがそろったのでボルトも無事締めこむことができるようになりました。

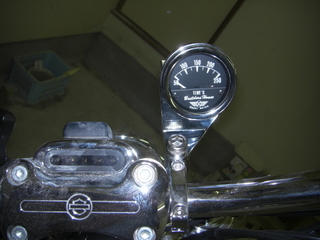

ハーレーダビッドソンのメータークランプ取り付け完成
少しボルトが大きいですが、メータークランプとメーターステーがハーレーダビッドソンにいい具合に固定できました。
普通のメーターならこれで作業完了なのですが、シリンダーヘッド温度計の特殊仕様のためメーターステーとメーターブラケットを絶縁してやらないといけません。
なにもかもボルトオンではつかないのにはイギリス車のおかげでいい加減なれましたが^^;
絶縁処理は部品がないのでまた今度。

ハーレーダビッドソンで爪とぎする猫
作業が終わって一息ついていると、足元でバリバリ音がします。

猫ちゃんがハーレーダビッドソンのタイヤでつめをといでますよ(。д。)””
