2008年09月18日

ハーレーダビッドソンのサンダーマックス 取り付け(フロント純正O2センサー取り外し)

ハーレーダビッドソンにサンダーマックスをしっかり取り付ける作業に入ります。
(EFIマップのアップロードは今説明するとややこしくなりそうなので順番を後にします。)

まずハーレーダビッドソンの純正O2センサーを取り外します。

ハーレーダビッドソンのリヤO2センサーカプラー
ハーレーダビッドソンのリヤシリンダー純正O2センサーはシートの下のECMモジュールの上にある2Pデルファイコネクターをはずします。

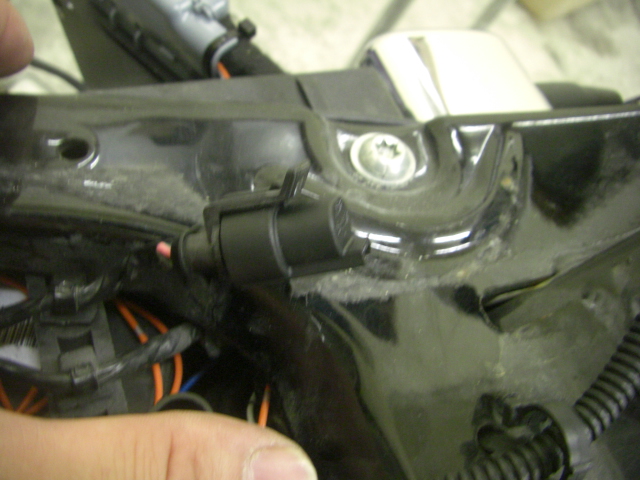

ハーレーダビッドソンのリヤ純正O2センサーカプラーカバー
はずした純正O2センサーのカプラーには、サンダーマックスに付属のカプラーカバーをかぶせておきます。

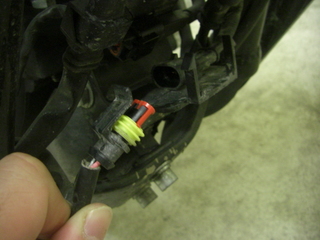

ハーレーダビッドソンのフロント純正O2センサーカプラー
フロントのO2センサーカプラーはハーレーダビッドソンのクランクポジションセンサーのカプラーと同じホルダーに納められているので、ホルダーの爪を起こしてカプラーをはずします。

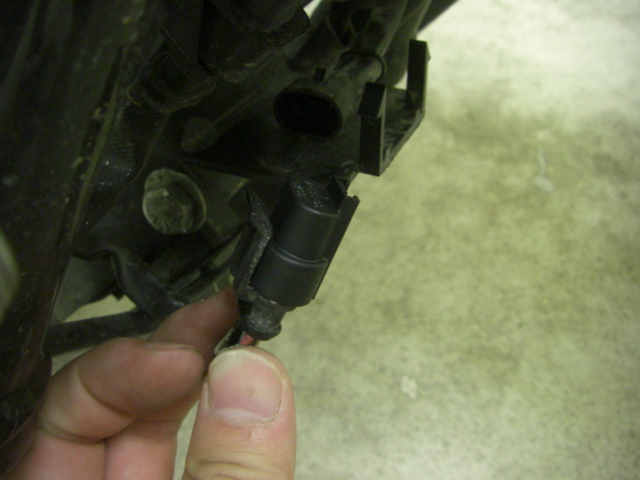

ハーレーのフロントO2センサーカプラーカバー
フロントのO2センサーの純正カプラーもサンダーマックス付属のカプラーカーバーをかぶせてもとのホルダーにセットします。
ぼくはハーネス関連の接続はあらかじめシリコンスプレーを吹いておくようにしています。

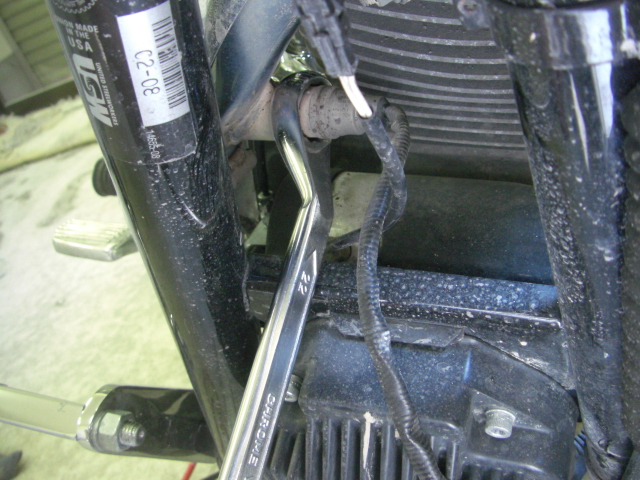

ハーレーダビッドソンのフロントO2センサー取り外し
次にハーレーダビッドソンのフロント純正O2センサーをエキパイから取り外しします。O2センサーのハーネスはフレームにタイラップバンドで固定されているので先にはずしておきます。
フロントのO2センサーは隙間があるので普通のめがねレンチ(7/8インチ 実は22mmを仕様^^;)をかけてはずすことができるのできます。

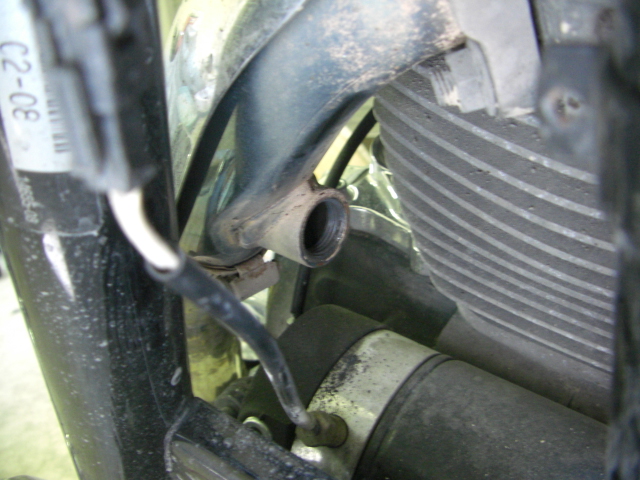

ハーレーダビッドソンのフロントエキゾーストO2センサーボス
O2センサーが外れたハーレーダビッドソンのフロントエキゾーストです。
ごみとかはいるといやなのでサンダーマックスのO2センサーをすぐにはめ込んでおきます。

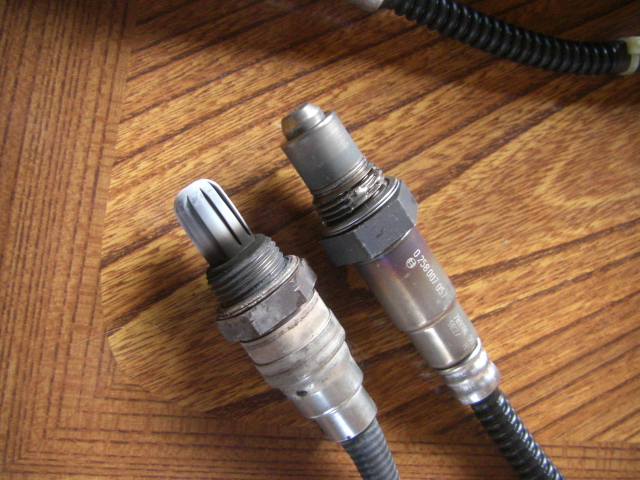

ハーレーの純正O2センサーとサンダーマックスO2センサー
左がハーレーダビッドソン純正のO2センサーで、右がサンダーマックスのオートチューンモジュールのワイドバンドO2センサーです。
純正よりもなんとなくカッコイイですねw
O2センサーのねじ部分には焼きつき防止にアンチシーズ(カッパーグリス)を塗っておくのですが、サンダーマックスのO2センサーはあらかじめ塗布されていました。

フロントのO2センサーはすんなり外れるのですが、リヤがどうやら面倒な予感・・・

おまけ↓

ハーレーダビッドソンにレギュラーガソリンを入れるとどうなるか?




にほんブログ村 バイクブログ ハーレーダビッドソンへ
にほんブログ村←更新の励みになるので次のネタが気になる方はポチっとお願いします^^
