2008年10月05日

ハーレーダビッドソンにスクリーミンイーグルステージ汽┘▲リーナーキットを取り付けしよう。

ハーレーダビッドソンにスクリーミンイーグル ステージ汽┘▲リーナーキットを取り付けします。
08ダイナはエアクリーナーカバーもラウンドタイプのスムーズエアクリーナーカバーに交換です。
ぼくはハーレーダビッドソンといえばエアクリーナーは非常ベル型だろ?ってぐらい丸いあの形が大好きなんです。
プッシュロッドが隠れてしまう純正の浅草駅の屋根にあるようなアレみたいな形が気に入らなかったんですよね・・・

本当はハーレーダビッドソン納車時点で交換したいぐらいだったのですが、ネタとしてはまずフルノーマルで検証しないと違いがわからないのでぐっと我慢してましたが、もう限界ですw

仕事が製造期ですこし忙しくなり始めたのでステージ汽┘▲リーナーキットはこちらで手配して取り付けも自分ですることにしました。(ハーレー富山さんすみません^^;)

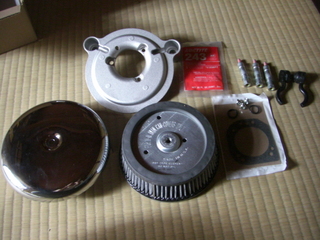

ハーレーダビッドソンのステージ汽┘▲リーナーキット
スクリーミンイーグルのステージ汽┘▲リーナーキットとスムーズ・エアクリーナーカバーです。
キットの内容はハイフローエアクリーナー、バックプレート、ガスケット、Oリング、ブリーザーパイプ、エアクリーナーブラケットボルト、ロックタイトなどです。

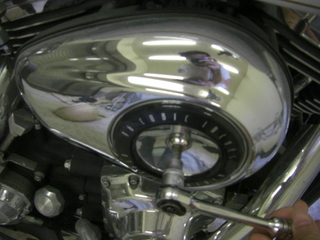

ハーレーダビッドソン新型ダイナのエアクリーナーカバー
まずハーレーダビッドソン純正のエアクリーナーカバーをセンターボルトを緩めて取り外します。

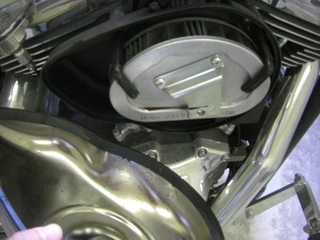

ハーレーダビッドソン純正エアクリーナーエレメント
ハーレーダビッドソン純正のエアクリーナーエレメントが入っています。
黒いチューブはブローバイガスを導くブリーザーホースです。
1万3000km交換してないのでオイルと汚れで真っ黒です・・・・

ハーレーダビッドソンの純正エアクリーナーエレメント取り外し
ハーレーダビッドソン純正のエアクリーナーエレメントはボルト3本で固定されているので緩めてはずします。
ブリーザーホースは引っ張れば抜けます。

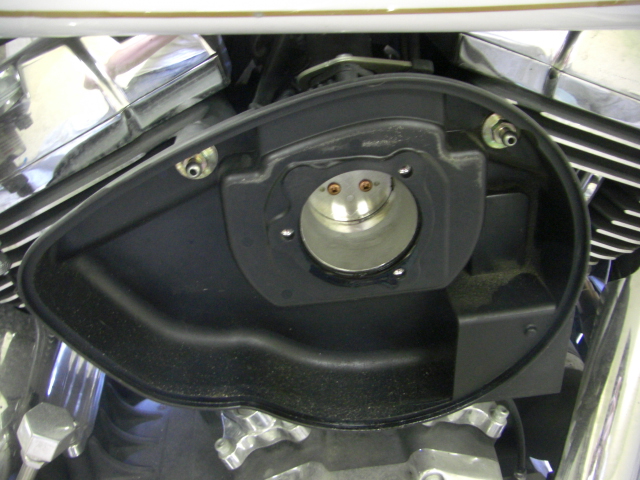

ハーレーダビッドソンの純正エアクリーナーBOXバックプレート
純正エアクリーナーエレメントが外れて、エアクリーナーBOXのバックプレートだけになりました。
砂とかけっこう入ってますね・・・・

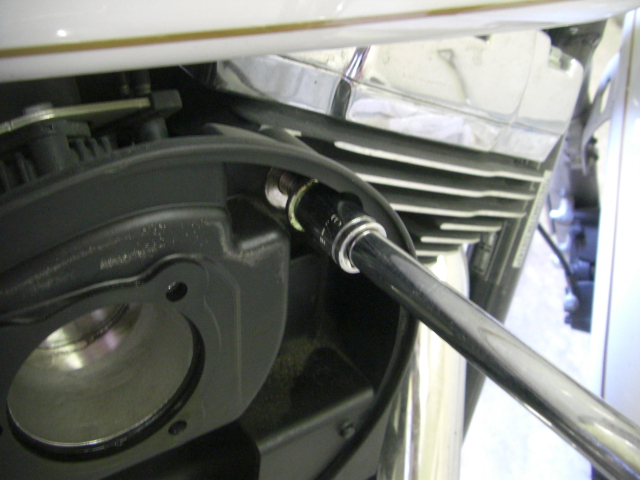

ハーレーダビッドソンのブリーザーボルト取り外し
ハーレーダビッドソンのエアクリーナーバックプートボルト2本を緩めて取り外します。

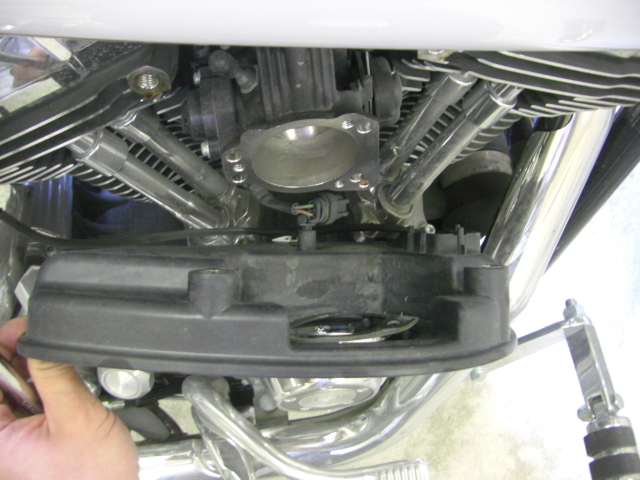

ハーレーダビッドソンの純正エアクリーナーバックプレート取り外し
エアクリーナーバックプレートが外れました。
バックプレートの裏に欧州仕様?のエアクリーナー吸気デバイスのハーネスが固定されているので抜いておきます。(油圧計を取り付きえている場合は油圧ホースも裏に留めてあるはずです。

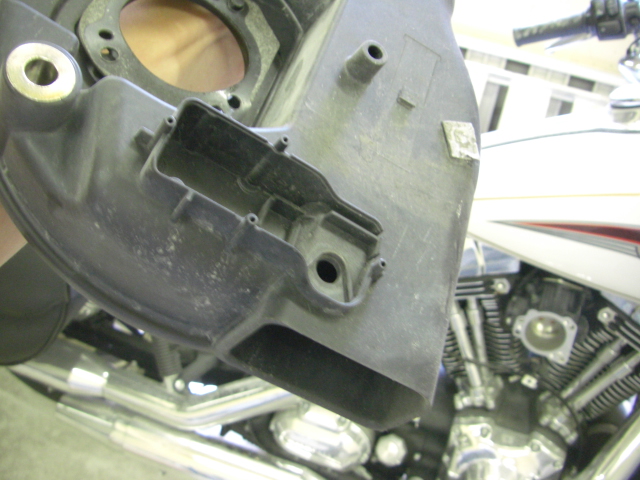

ハーレーダビッドソンの純正エアクリーナーBOXデバイス跡
せっかくなので純正エアクリーナーBOXを見てみましょう。
吸気口がバルブで開け閉めできるようになっているみたいです。
気になりますね(`・д・´)

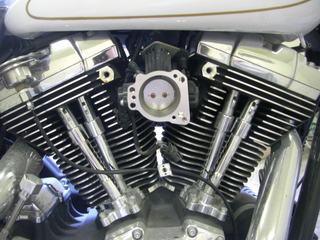

ハーレーダビッドソンのスロットルバルブ
ハーレーダビッドソンのエアクリーナーBOXが外れた状態です。
やっりこのほうがすっきりしていいですね^^

次回はせっかくなのでスロットルボディー周りを詳しく見てみましょう。

おまけ↓

サンダーマックスのセッティング
