ハーレーダビッドソンのスロットルボディー周辺

ハーレーダビッドソンにスクリーミンイーグル ステージ汽魯ぅ侫蹇璽┘▲リーナーキットを取り付けする途中ですが、せっかくノーマルエアクリーナーBOXが外れてすっきりしたので、インジェクションのスロットル周りを観察してみましょう。

ハーレーダビッドソンのエンジンとスロットル

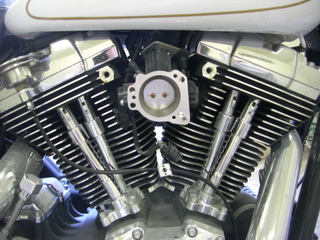

ハーレーダビッドソンにエアクリーナーBOXがないとプッシュロッドが丸見えです。この見え方が一番すきなんですよね。

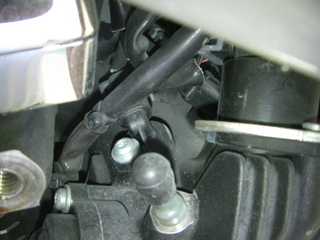

スロットルボディーの両脇、シリンダーヘッドに開いているのはブローバイガス取り出し口です。

ハーレーダビッドソンのスロットルポジションセンサー

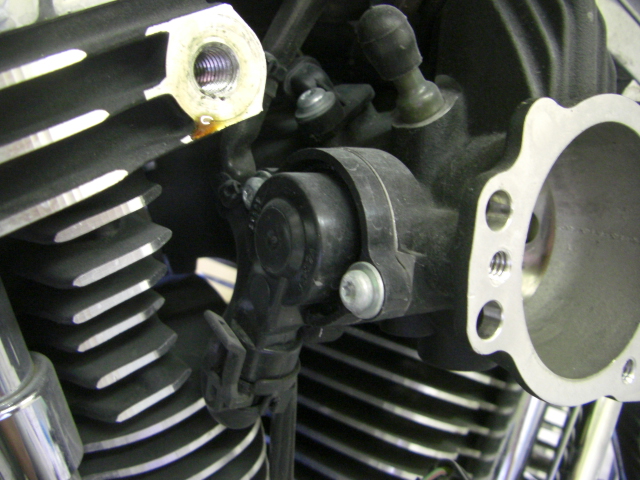

スロットルボディーのバタフライバルブの軸の回転位置を検出するスロットルポジションセンサーです。
簡単に言えば、ダイヤル式のボリューム抵抗なんですが、精度は当然違います。

ハーレーダビッドソンのIACバルブ

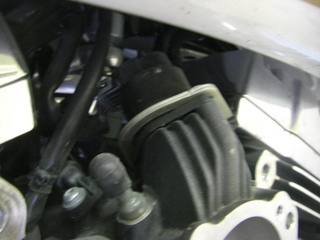

ハーレーダビッドソンのスロットルボディーの上についているのがIAC(アイドルエアコントロール)ようのバルブです。
スロットルのバタフライバルブが全閉しても、IACによってバイパスエアラインが開け閉めされるのでこれでアイドリングの調整を行っています。

ハーレーダビッドソンの吸気温度センサー
手前にあるぽっち?の奥には吸気温度センサーがあります。

ハーレーダビッドソンのインテークマニホールド

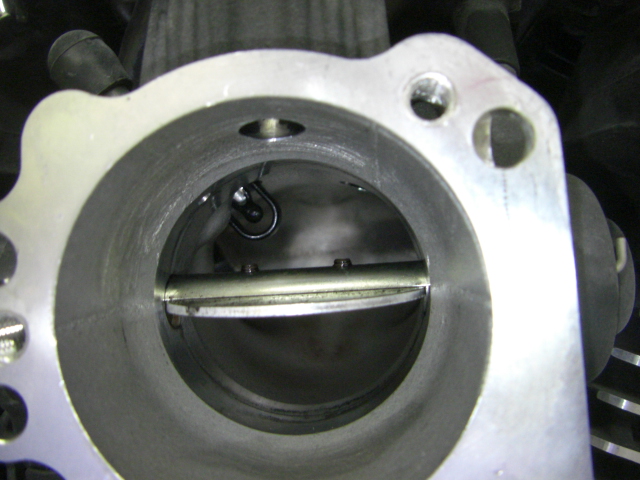

ハーレーダビッドソンのアクセルを開けて、スロットルを開いた状態にしました。
インテークマニホールドの中にはさっきの吸気温度センサーが顔を出してますね^^

せっかくなのでハーレーダビッドソンのスロットルのバタフライバルブ動作動画を撮ってみました^^
こういう機械的な動きがわかる動画も好きなんですよね。
