ハーレーダビドソンのシリンダー分解

ハーレーダビッドソンのシリンダーヘッドが外れたのでシリンダーとピストンを観てみます。
ハーレーのシリンダーとピストン
ピストン上部に矢印が刻印されtます。ピストンピンがクランクにオフセット(センターからずれて)装着されるので前後逆にすると組み付けできないはず?
ちょうどリヤシリンダーがピストン上死点ですが、45度の位相差がフロントシリンダーの位置関係なんですね。

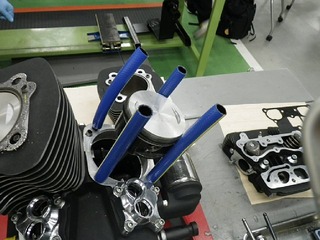

ハーレーのシリンダー脱着
3人がかりでピストンがシリンダースタッドボルトに干渉しないように支えながらシリンダーを抜きます。スタッドボルトにはピストン保護用にホースを挿し込んでおきます。

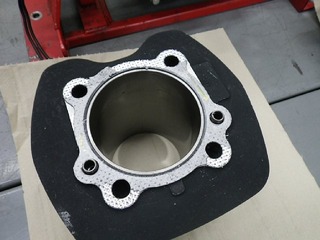

ハーレーのシリンダー
はずれたシリンダー。穴でっかw 拳がまるまる入ります。
俺のピストンにはちょっと小さいかななどとバイブス的なイキガリ方をしてはいけませんよw
ちなみハーレーダビッドソンのシリンダーはスリーブの出っ張りを下にして木の机の上などにおいておくと、自重でめり込んでそのうち丸い穴が机にあくそうです・・・

油圧タペット取り外しに続く
