ハーレーダビッドソンのレバー

タミヤの1/6ハーレーダビッドソンファットボーイローが完成したので、各部の動きを動画にしてみました。

まずはクラッチレバー


軟質樹脂のパーツが入ってるので握ったレバーが戻るようになってます。

次にブレーキレバー


ここも同じく軟質樹脂で戻ります。
デアゴスティーニのファットボーイはブレーキランプが点灯するのでそのスイッチのバネを利用してたかな・・・・

クラッチの方はどうだっただろう・・・


ハーレーダビッドソンのクラッチレバー、ホルダーを組み立てます。

ハーレーダビッドソンのクラッチレバーホルダー
クラッチレバー ホルダー ウインカーステー ウインカーです。

ハーレーダビッドソンのクラッチレバーホルダー
組み立てて完成。

ハーレーダビッドソンのフロントウインカー
ハーレーダビッドソンのフロントウインカー
ウインカーの組み立ても説明がまだでしたね^^
砲弾型のシェルにリフレクターを入れてオレンジのレンズをかぶせます。

次はミラーを取り付けます。

ハーレースポーツスターのカスタムレバー

アレンネス【スポーツスター XL1200R用】レトロ ハンドルバー コントロール キット (クローム)


●適合付帯条件:汎用●カラー:クローム●備考:レトロスタイルのハンドルコントロールキットです。マスターシリンダは5/8インチの穴でシングルディスクアプリケーションに利用可能です。

パフォーマンスマシン:PerformanceMachine カスタムフロントマスター


●商品番号:0062-2030●HARLEY-DAVIDSON ●ポリッシュ 5/8インチ 1個

キジマ【旧車 ナックルヘッド用】ハンドルバーコントロールキット(クロームメッキ)


●適合付帯条件:1996年式〜/マスター径9/16インチ/シングルディスク用 ※スポーツスター2004年式以降を除きます。●仕様:クローム

96〜03スポスタ系ワンタッチリリース ハーレー専用盗難防止スリムクラッチレバー


クラッチレバーとクラッチレバー本体側にゆっくり差し込む。 入りにくい時、無理をせず少し注油して、再度差し込んでください。 (無理に差し込むと内部のピンが曲がり、損傷することもあります)

BATES【スポーツスター XL1200N用】BP-HD201C アジャスタブルレバー クラッチ(クローム)


●適合付帯条件:2004年以降(ハーレー・スポーツスターファミリー用)●カラー:クローム●素材:アルミ(アルミ削り出し)●備考:質感も良く、レバー位置が簡単に5段階調節でき、タッチ・操作性が抜群のBATESクラッチレバー!簡単に調節できるので1台を共有している方などにもおすすめです。

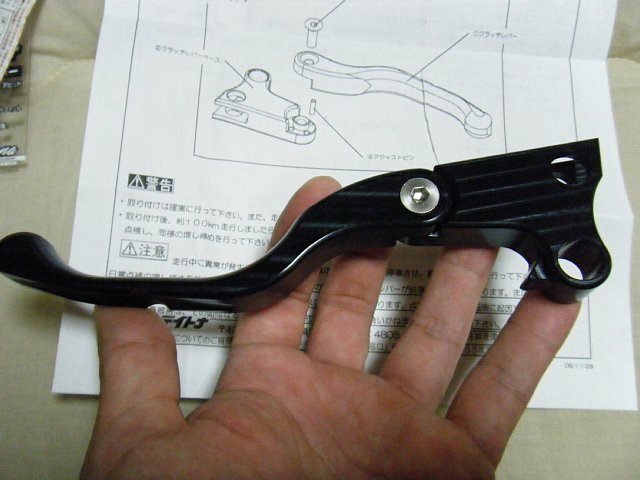

ハーレーダビッドソンに取り付けしたデイトナのブレーキレバーの感じがスゴク良かったのでクラッチレバーも注文したのが届きました。

ハーレーのデイトナクラッチレバー
シルバーが在庫切れで黒ですが、アルミ削り出しでいい感じなのは同じですね。

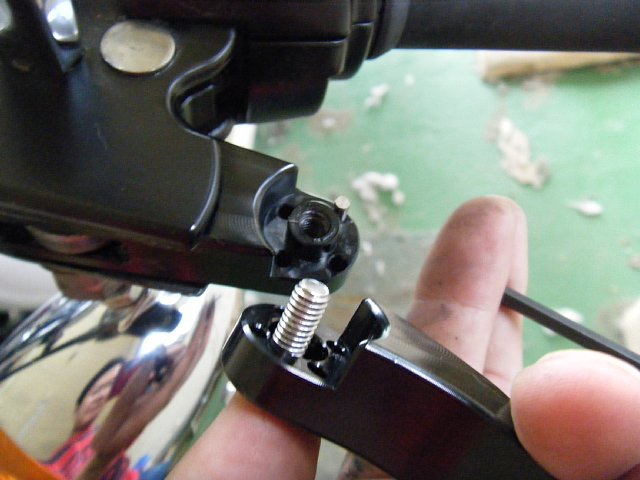

レバー根元のネジを外してロックピンの位置を変えることで4段階の調整ができます。

ハーレーのクラッチケーブルアジャストナット
まずハーレーダビッドソンのクラッチケーブルアジャストナットを縮めてクラッチケーブルが外れやすくしておきます。

ハーレーのクラッチレバー取り外し方法
サークリッププライヤでレバーピンのクリップを外してクラッチレバーを引きぬき、クラッチケーブルのリンクピンも外します。

ハーレーのクラッチレバー交換

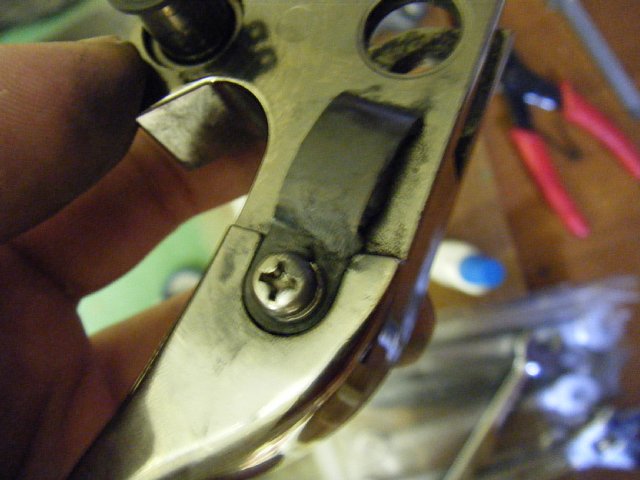

クラッチレバーの裏についている板バネは交換する新しいクラッチレバーに入れ替えます。
あとレバーピンの穴に入っているカラーも入れ替えないとがたが出ます。

ハーレーのデイトナクラッチレバー装着状態
クラッチレバーの取り付け終了。
あとはハーレーダビッドソンのクラッチケーブルアジャスターを調節して終わりです。
ただしクラッチミートの遊びはプライマリーカバーを外して調節しないといけないのであとでディーラーに持っていくますw

ハーレーのクラッチレバーアジャスト機構
クラッチレバーの位置調整はナットを外して中のロックピンの位置を変えることで4段階選べます。
2本がけではクラッチミートの遊びが殆どなくなったのでちょっとだけレバー遠目に。
でもプライマリー側で調整しないとちゃんとなりませんね。

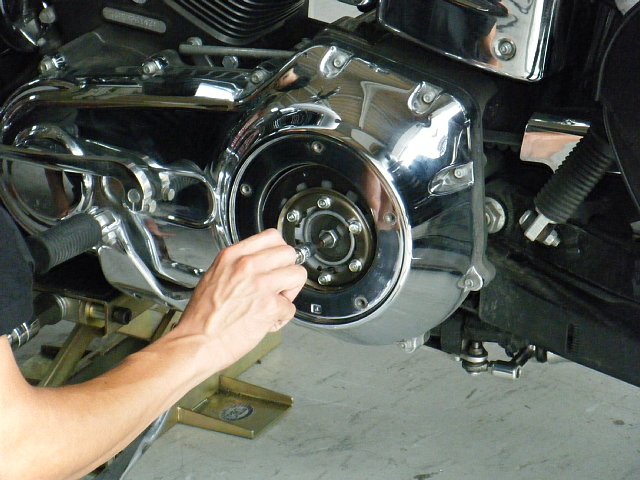

ハーレーのクラッチ調整

ハーレーダビッドソン金沢にクイックで持ち込んで調節してもらいました。
整備のTさん、クラッチ調整のギリギリでなんとかいい具合になりました。ありがとうございます^^

ハーレーのクラッチレバー切り欠き
デイトナのクラッチレバーは握り側の形状が見事で、力を入れても指先に均等に当たる感じでGOOD 細部に神は宿る ってこういう事をいうのかな?

ただ、二本がけの指が挟まれるところの切りかきがあたってすこし痛いので自分に合わせて裏側は削ったほうがいいかも・・・・



ハーレーダビッドソンのブレーキレバーですが、バーンHDスポーツさんでキジマのブレーキレバーは遊びが少なすぎると指摘を受けたのでもう少しグレードの高いものを選んでみました。
ハーレーのデイトナブレーキレバー
デイトナの10段階アジャスタブルブレーキレバーです。
04年式以降のスポーツスターや08年式以降のツーリングファミリーはレバーの形状が変わってるらしいですが・・・・

ハーレーのデイトナブレーキレバー
アルミ削りだしてカッコイイだけじゃなく、握った感じもよさげです。

ハーレーのブレーキレバー交換方法
サークリッププライヤーでレバーピンをはずして交換します。

ハーレーのデイトナブレーキレバー
ブレーキレバーの位置を10段階で調整できるアジャスターです。
思いっきり握ってもグリップと指が触れないような位置で調整しました^^

ハーレーのブレーキレバー調整位置最短
ブレーキレバーの位置を一番近づけたところ。

ハーレーのブレーキレバー調整位置最遠
ハーレーのブレーキレバーを一番離れた位置にしたところです。

遊びが若干増えて、レバーの位置が手前にできたので握りやすくなりました。
ミスミエンジニアリングさんから出ているブレーキレバーと値段が変わりませんでしたが、デイトナで使えるパーツは使いたいので^^

ハーレーの予備レバー
予備のレバーがまた増えました^^;
立ちゴケでレバー折ったことがあると、持っていて困りませんからねw

走行テストしましたが、ブレーキコントロールがしやすくなってGOOD!
すぐにデイトナのクラッチレバーも注文しちゃいましたw


ハーレーダビッドソンのクラッチレバー交換方法です。
もっともちゃんとした整備はハーレー正規ディーラーでできますので、あえて我流ですw
ハーレーンのスリムクラッチレバー
キジマのクラッチレバーです。(その後デイトナのクラッチレバーに交換しました
2本がけでクラッチを握ったときに残りの指が挟まれて痛くなるハーレー純正の形状とは違うのでどうなっるか楽しみですね。

ハーレーのクラッチレバー交換特殊工具

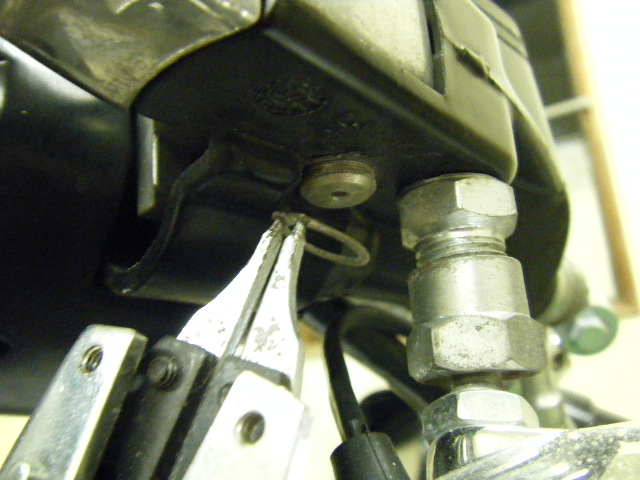

ハーレーダビッドソンのクラッチレバーのピンの抜けどめのスナップリングをスナップリングプライヤーで取り外します。

ハーレーのクラッチレバーピン
クラッチレバーのピンが抜けましたが、ブレーキレバーと違ってワイヤーがリンクしていますのでこのままではレバーは外れません。

ハーレーのクラッチ調整機構
クラッチワイヤーの調整ナットをブーツをずらして見えるようにします。

ハーレーのクラッチワイヤー調整機構
クラッチワイヤーの調整はダービーカバーもあけてやり直さないといけないのですが、めんどくさいので始めのロックナットの位置をノギスで測っておいて元に戻すのでOKにしますw なんせ我流ですから^^;

ハーレーのクラッチワイヤー調整
一旦ロックナットを一番上まで緩めます。

ハーレーのクラッチアジャストナット
その後クラッチワイヤーアジャストナットも一番上まで緩めます。

ハーレーのクラッチワイヤー遊び
そうするとハーレーダビッドソンのクラッチワイヤーの遊びが増えるのでクラッチレバーの取り外しができます。

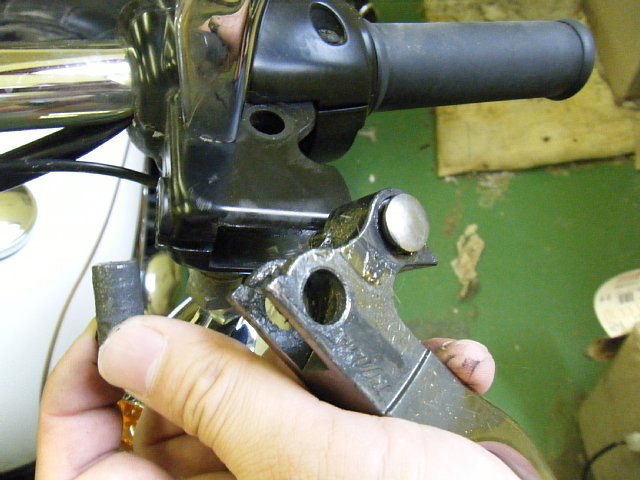

ハーレーのクラッチワイヤーピン

クラッチワイヤーの中のピンを抜くとワイヤーとクラッチレバーが分離します。

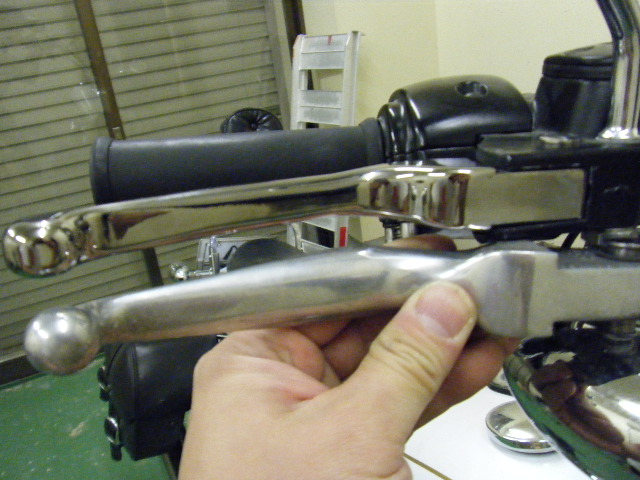

ハーレーのクラッチレバー比較
純正のクラッチレバーについている板ばねをキジマのスリムクラッチレバーに移植します。

ハーレーのクラッチレバーいたばね交換
入れ替え終了^^

ハーレーのクラッチワイヤー注油
グリスを注油してクラッチワイヤーとワイヤーピンを組みます。

ハーレーのクラッチレバーピン
キジマのニードルベアリングタイプクラッチレバーは付属の専用のレバーピンを使います。
付属のスナップリングを取り付けして交換完了。

ハーレーのクラッチケーブル調整
クラッチケーブルもはじめはかっておいた距離で調整をロックしてブーツを戻して終了。本当はプライマリー側から調整のやり直ししないといけないようなので、あくまで立ちゴケでレバーを折ったりしたときの応急の交換方法という位置づけで^^;

ハーレーのスリムクラッチレバー
スリムになったクラッチレバー、レバー端のへこみは、レバーがその辺りで折れることで根元へのダメージを軽減する仕組みです。

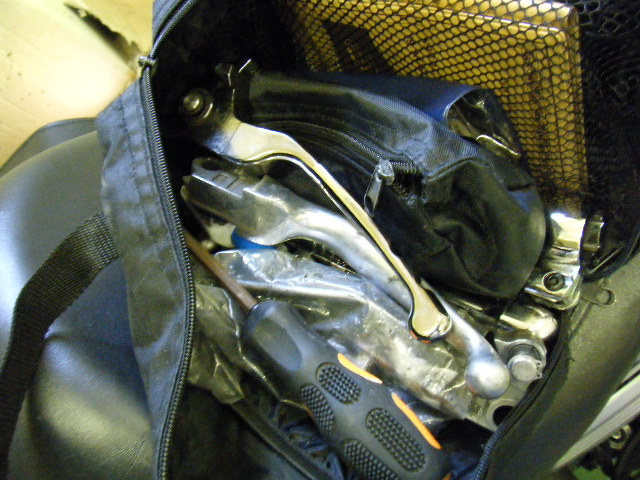

ハーレーの予備レバー
ハーレーダビッドソン純正のクラッチレバー、ブレーキレバーは純正ピン、スナップリング、スナップリングプライヤと一緒に車載工具に入れておきます。
これで立ちゴケしてレバーが折れても安心ですね^^
スポーツスターのときはツーリング先で立ちゴケしてレバー交換しましたから・・・・

paipa8 at 04:25コメント(4)
ハーレーダビッドソンのブレーキレバーをキジマのローラーベアリングタイプのスリムブレーキレバーに交換しようと思います。

ハーレーのブレーキレバー
ハーレーダビッドソンのブレーキレバーの交換はスポーツスターに乗っていたときもキジマのものにしたことがあるのですが、立ちゴケして純正に戻ったのは秘密ですw
握り具合が今の年式でどうなるかは今後のインプレで。

ハーレーのレバー交換特殊工具

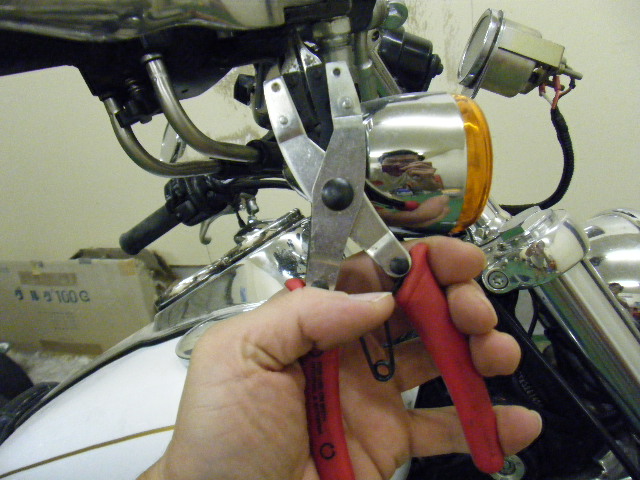

ハーレーダビッドソンのブレーキレバーを交換するときはレバーのピンを留めているスナップリングをはずすためのスナップリングプライヤという特殊工具が必要です。
握ると開く構造が特徴ですが、マスターシリンダーのピストンの分解などにも重宝します(先端の形状はもっと細長くなりますが)

ブレーキ関連は重要保安部品ですので、ハーレーダビッドソン正規ディーラーでの整備を奨励します。僕のブログはあくまでフィクションですのでw

ハーレーのブレーキレバーピンはずし

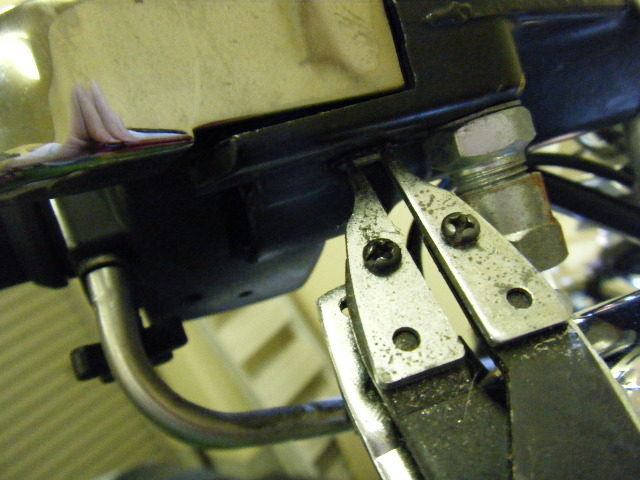

ハーレーダビッドソンのブレーキレバーピンのスナップリングをはずしました。
