ハーレーダビッドソンのシステム電圧をオシロスコープで計測
ハーレーダビッドソンのインジェクションはエンジンマネージメント用に多くのセンサーを用いていますが、それらの信号を確認するためには通常のテスターではなく、電気信号を波形で表示できるオシロスコープというものが役に立ちます。
最近はPC接続で簡単に使用できるデジタルオシロスコープが安くなっているのでハーレーブログのネタ用に引っ張り出してきました。
とりあえず一番簡単なバッテリー端子にオシロスコープのプローブを接続して、ハーレーダビッドソンのエンジン始動中のシステム電圧を見てみます。

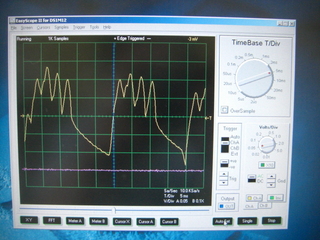

ハーレーダビッドソンのエンジン始動中の電圧はテスターで計れば14Vちょいの表示ですが、オシロスコープで波形を見ると一定の波になっています。
測定レンジは1マス0.05Vなのでテスターの表示ではほとんど変動しない範囲ですがおそらくオルタネーターの整流パルス、イグニッションノイズなどが混ざり合ったものだと思います。
実はハーレーダビッドソンの馬力を計測するためにこの電圧パルスから回転数を拾い出して加速度センサーとの組み合わせで体感馬力を簡単に計測できる装置を使う予定だったのですが、ハーレーダビッドソンの不等間点火?に対応しておらずすぐには使えないので困っているところです^^;
サンダーマックスに交換すると馬力やトルクがかなりあがるといううわさなので、自分で計測して検証しないとまた夜眠れなくなりますからw
ハーレーダビッドソンの馬力計測やってくれるショップさんはどこがいいのかな・・・
ハーレー富山さんに相談したところ、高岡のチューニングショップ赤兎馬さんがバイクのシャーシダイナモ馬力計測、空燃比チェックなどをやってくれるようなので今度遊びに行ってみます^^
