2008年10月07日
ハーレーダビッドソンのスクリーミンイーグル ステージ�汽魯ぅ侫蹇璽┘▲�リーナーキット取り付け方法
ハーレーダビッドソンにいよいよスクリーミンイーグルステージ�汽┘▲�リーナーキットを取り付けします。
取り付けマニュアルは英語なので、要点だけ目を通して作業開始です(｀･д･´)
まず、エアクリーナーのバックプレートにスロットルのガスケットとブリーザーのOリングをセットします。
バックプレートはアルミの鋳物でした。この部分がクロームメッキやブラックになってるパーツもリリースされているようです。
スロットルのガスケットは穴位置が合う場所ならOKです。説明書の図をあてにするとはまりませんｗ
ハーレーダビッドソンのブリーザーボルト2本に付属のロックタイトを塗っておきます。（本当はロックタイトの残り粕、きれいに取ったほうがいいのかもしれませんが、ぼくは素人なのでこれでOKです）
ハーレーダビッドソンのエアクリーナーバックプレートにブリーザーパイプを通してシリンダーヘッドに仮組みします（仮組みなのできつく閉めない）。でもブリーザーラインのOリングがこの角度ではポロリと落ちてしまうので困ります。
水着ならポロリは大歓迎なんですが（←全壊
Oリング自体に硬い（ネバネバ）油脂をちょと塗っておくとバックプレートとくっついたまま落ちにくくなるので、参考までに＾＾。

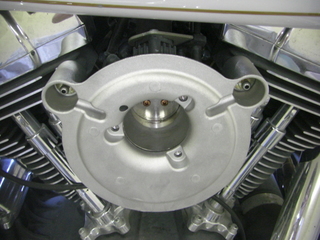

スロットルボディーとエアクリーナーバックプレートを固定するスタッドボルトを仮組みしてから、ブリーザーボルト2本（締め付けトルク１３．６−１６．３Nｍ）、スタッドボルト3本（締め付けトルク６．２−６．８Nm）を本締めします。
そのあとでブリーザーボルトのニップルにブリーザーホースを押し込みます。
ハーレーダビッドソンのスクリーミンイーグル ステージ�気離魯ぅ侫蹇璽┘▲�リーナーエレメントをバックプレートに取り付けます。
スタッドボルトと位置を合わせてトルクスビットレンチで締め付けます（トルク６．２−６．８Nm）
エアクリーナーバックプレートの裏には付属の両面テープ付きフックを貼り付けて、純正のエアクリーナーBOX用デバイスハーネスや油圧計のラインを固定します。
エアクリーナーにスムーズエアクリーナーカバーを取り付けします。
取り付けボルトは純正流用で、付属のロックタイトを塗布した後締め付けます（トルク４．１−６．８）
やっぱり丸いエアクリーナーカバーはハーレーダビッドソンのプッシュロッドとの調和が取れていいですね＾＾
エヴォリューションタイプの溝が入ったエアクリーナーカバーもすきなのですが、今後のネタに取っておきますｗ

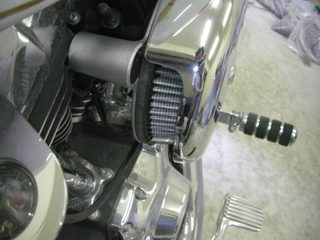

エアクリーナーカバーには切りかきが入ってるので、部分的にエアクリーナーエレメントがむき出しです。
進行方向と逆に開いてる面を合わせてみました。
エレメント自体は乾式なのでK＆Nのクリーナーキットなどは使えないようです。
さて、ハーレーダビッドソンの試乗が楽しみですね！
Tweet
取り付けマニュアルは英語なので、要点だけ目を通して作業開始です(｀･д･´)
まず、エアクリーナーのバックプレートにスロットルのガスケットとブリーザーのOリングをセットします。
バックプレートはアルミの鋳物でした。この部分がクロームメッキやブラックになってるパーツもリリースされているようです。
スロットルのガスケットは穴位置が合う場所ならOKです。説明書の図をあてにするとはまりませんｗ
ハーレーダビッドソンのブリーザーボルト2本に付属のロックタイトを塗っておきます。（本当はロックタイトの残り粕、きれいに取ったほうがいいのかもしれませんが、ぼくは素人なのでこれでOKです）
ハーレーダビッドソンのエアクリーナーバックプレートにブリーザーパイプを通してシリンダーヘッドに仮組みします（仮組みなのできつく閉めない）。でもブリーザーラインのOリングがこの角度ではポロリと落ちてしまうので困ります。
水着ならポロリは大歓迎なんですが（←全壊
Oリング自体に硬い（ネバネバ）油脂をちょと塗っておくとバックプレートとくっついたまま落ちにくくなるので、参考までに＾＾。
スロットルボディーとエアクリーナーバックプレートを固定するスタッドボルトを仮組みしてから、ブリーザーボルト2本（締め付けトルク１３．６−１６．３Nｍ）、スタッドボルト3本（締め付けトルク６．２−６．８Nm）を本締めします。
そのあとでブリーザーボルトのニップルにブリーザーホースを押し込みます。
ハーレーダビッドソンのスクリーミンイーグル ステージ�気離魯ぅ侫蹇璽┘▲�リーナーエレメントをバックプレートに取り付けます。
スタッドボルトと位置を合わせてトルクスビットレンチで締め付けます（トルク６．２−６．８Nm）
エアクリーナーバックプレートの裏には付属の両面テープ付きフックを貼り付けて、純正のエアクリーナーBOX用デバイスハーネスや油圧計のラインを固定します。
エアクリーナーにスムーズエアクリーナーカバーを取り付けします。
取り付けボルトは純正流用で、付属のロックタイトを塗布した後締め付けます（トルク４．１−６．８）
やっぱり丸いエアクリーナーカバーはハーレーダビッドソンのプッシュロッドとの調和が取れていいですね＾＾
エヴォリューションタイプの溝が入ったエアクリーナーカバーもすきなのですが、今後のネタに取っておきますｗ
エアクリーナーカバーには切りかきが入ってるので、部分的にエアクリーナーエレメントがむき出しです。
進行方向と逆に開いてる面を合わせてみました。
エレメント自体は乾式なのでK＆Nのクリーナーキットなどは使えないようです。
さて、ハーレーダビッドソンの試乗が楽しみですね！
