2010年03月01日
ハーレーダビッドソンのフロントフォークメンテナンス方法
ハーレーダビッドソンのフロントフォークスプリング トラックテックの取り付け方法ですが、フォークをばらすときにすでに走行距離が3万km近く行ってるので、オーバーホールも兼ねた作業です。
ということは、工賃はそもそもメンテナンスに必要だった経費というわけで、実質パーツ代金(トラックテックフォークスプリングの価格)だけだったということですね^^

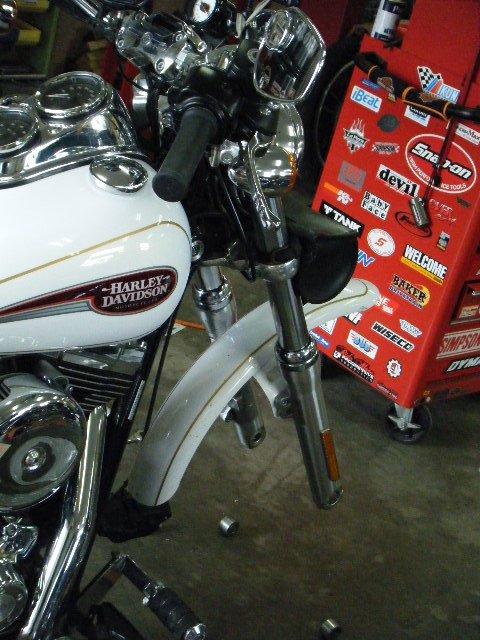

フロントタイヤはすでに外れてるので、まずフロントフェンダーを固定しているボルトを緩めてはずします。

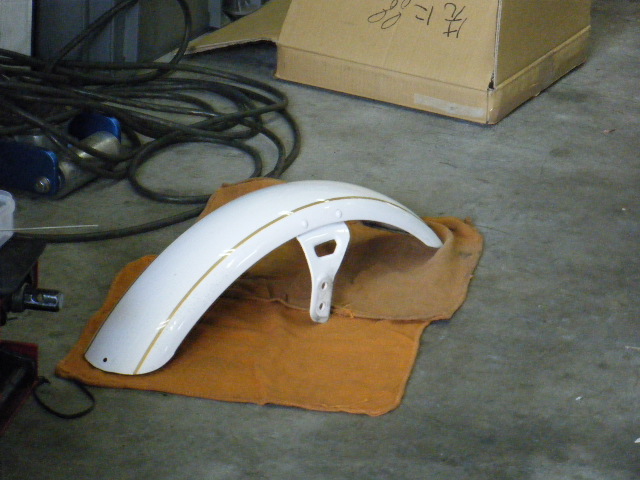

ハーレーダビッドソンのフロントフェンダーはウエスで養生しておいてありますが、すでに路面のはねいしでふちの塗装が侵食始めてます・・・・これも塗装ネタだなw

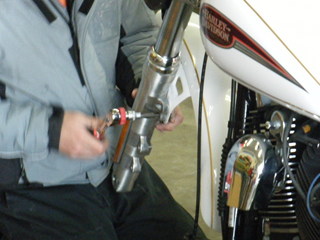

ハーレーダビッドソンのトップブリッジ固定ボルトとアンダーブラケット固定ボルトを緩めてフロントフォークを取り外します。

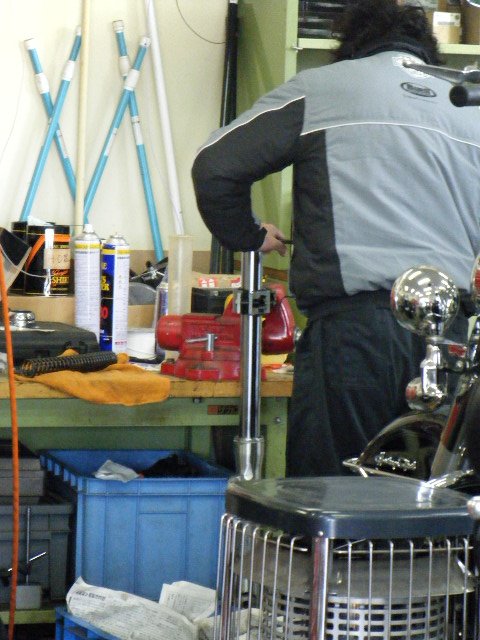

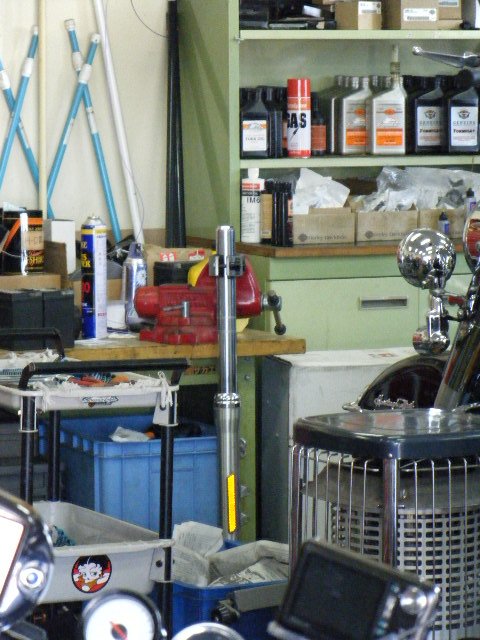

取り外したフロントフォークはハーレーダビッドソンのSSTで万力に固定します。

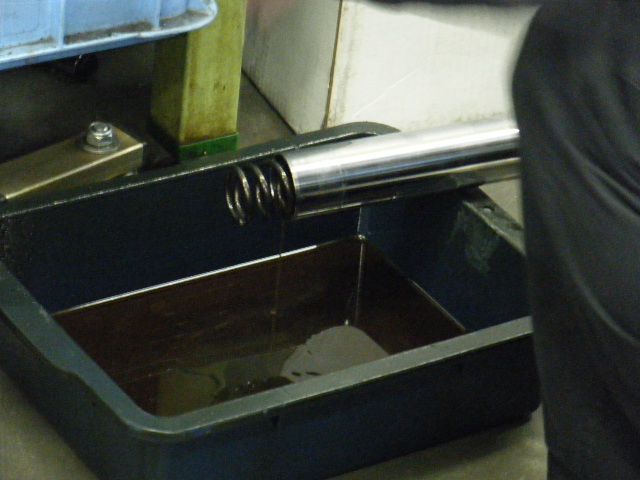

ダンパーチューブを固定しているキャップボルトを緩めて、ダストシールカバーをはずし、トップキャップを緩めて取り外してからカラーのパイプを抜いてフォークスプリングとともに古いフォークオイルを抜きます。

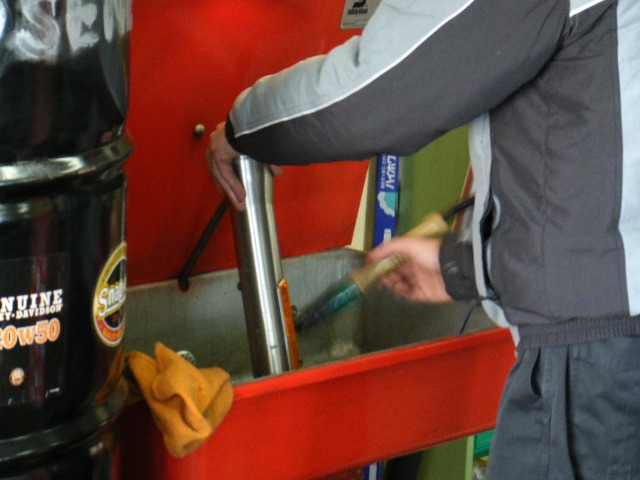

ダンパーチューブ、インナーチューブを分解してすべて洗油でクリーニングします。取り外したダストシールなどは新品に交換してから組み付けます。

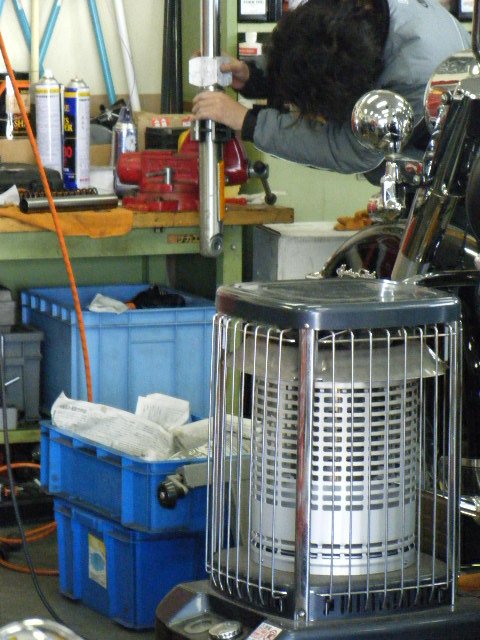

スライディングハンマーでフォークシールを組み付けます。

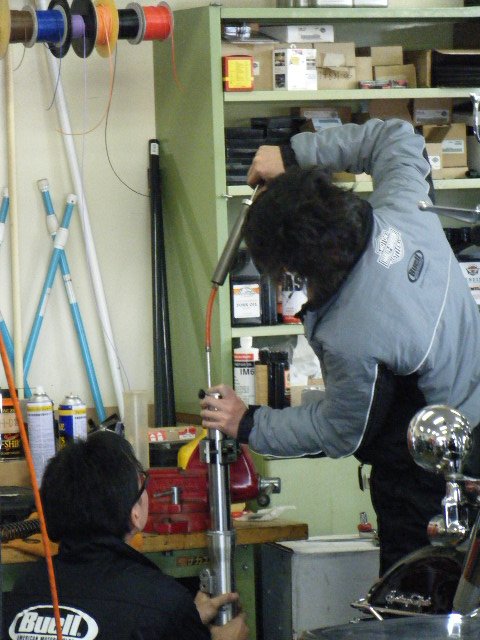

フォークオイルをトラックテック専用品にいれかえてダンパーチューブ内のエア抜きをしてから油面を合わせます。

トラックテックのフォークスプリングを入れて、ハーレーダビッドソン純正のカラーをサンダンス指定の長さに切断したものを入れます。
トップキャップはプレスを使わなくても取り付けできるようですね。

左右のフロントフォークにトラックテックフォークスプリングの組み付けが終了しました。

細かい説明をはしょってますが、丁寧にオーバーホールしてからフォークスプリングの組み付けなので参考になりました。
フロントフォークのシール交換はやったことがあるのですが、丁寧にパーツ洗浄したりしなかったのでw

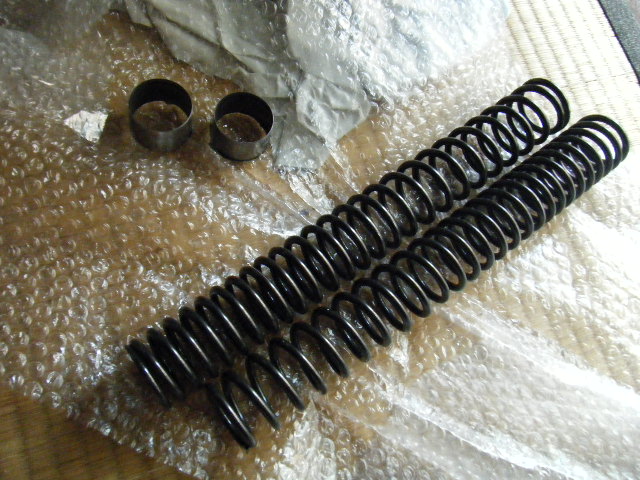

純正のフォークスプリングも不等ピッチなんですね。
左上は切断した純正カラーのあまりです。
Tweet
ということは、工賃はそもそもメンテナンスに必要だった経費というわけで、実質パーツ代金(トラックテックフォークスプリングの価格)だけだったということですね^^
フロントタイヤはすでに外れてるので、まずフロントフェンダーを固定しているボルトを緩めてはずします。
ハーレーダビッドソンのフロントフェンダーはウエスで養生しておいてありますが、すでに路面のはねいしでふちの塗装が侵食始めてます・・・・これも塗装ネタだなw
ハーレーダビッドソンのトップブリッジ固定ボルトとアンダーブラケット固定ボルトを緩めてフロントフォークを取り外します。
取り外したフロントフォークはハーレーダビッドソンのSSTで万力に固定します。
ダンパーチューブを固定しているキャップボルトを緩めて、ダストシールカバーをはずし、トップキャップを緩めて取り外してからカラーのパイプを抜いてフォークスプリングとともに古いフォークオイルを抜きます。
ダンパーチューブ、インナーチューブを分解してすべて洗油でクリーニングします。取り外したダストシールなどは新品に交換してから組み付けます。
スライディングハンマーでフォークシールを組み付けます。
フォークオイルをトラックテック専用品にいれかえてダンパーチューブ内のエア抜きをしてから油面を合わせます。
トラックテックのフォークスプリングを入れて、ハーレーダビッドソン純正のカラーをサンダンス指定の長さに切断したものを入れます。
トップキャップはプレスを使わなくても取り付けできるようですね。
左右のフロントフォークにトラックテックフォークスプリングの組み付けが終了しました。
細かい説明をはしょってますが、丁寧にオーバーホールしてからフォークスプリングの組み付けなので参考になりました。
フロントフォークのシール交換はやったことがあるのですが、丁寧にパーツ洗浄したりしなかったのでw
純正のフォークスプリングも不等ピッチなんですね。
左上は切断した純正カラーのあまりです。
