ハーレーダビッドソンのプッシュロッドカバー分解方法
ハーレーダビッドソンのプッシュロッドカバーの分解方法です。
このカバーを分解する目的は、
・これからカム交換するのでプッシュロッド切断してやるZE! どららぁーーって人
・もともとアジャスタブルプッシュロッド入ってるので、その調整したい人
・ヘッドを開けてプッシュロッドを取り出すための前段階の人
これらに分かれると思いますが、
4ストロークエンジンの工程とバルブの動作ぐらいは教科書的な勉強をしてからのほうが間違いが起こりにくいです。
何度も書きますが、エンジン回りの清掃を入念にしておかないと、チューブ外した時に中にごみはいるので、要注意です。

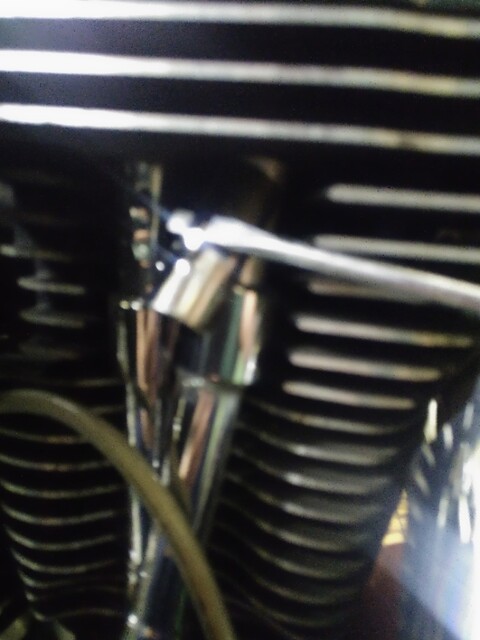

分解自体は上のカバーの切り欠きにマイナスドライバーをつっこんで下から逃げるようにひねってやればスプリングで抑えが効いてるプッシュロッドカバーのチューブをスライドできるようになります。

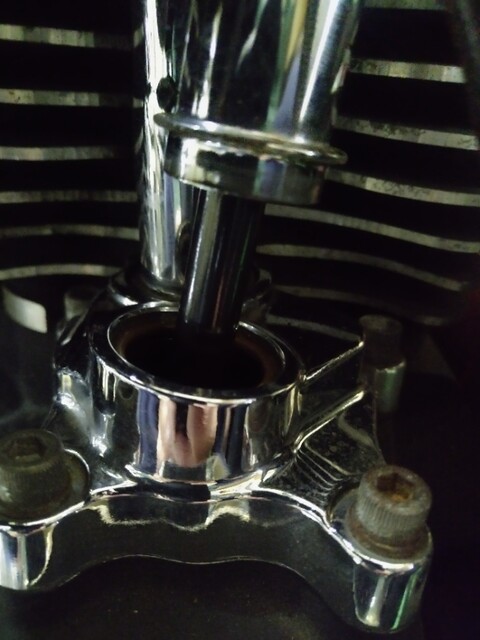

上にずらせばプッシュロッドとご対面。(どんなに先にクリーニングしてても、ここに見えるOリングに砂がびっしり入ってることがあるので注意)
ただし、切断するにしろ、調整するにしろ、プッシュロッドがロッカーアームを押し上げていない位置にあるのが前提なので先にやることがあります。
(*ヘッド分解してプッシュロッド外す場合は飛ばしてもいいのですが、最終的にやることは同じです)
アクセスするプッシュロッドがロッカーアームを押し上げていない位置までピストンの工程を手動で送ってやる必要があるので、スパークプラグを前後とも外し、リアタイヤが浮くまでジャッキアップして、ギアを3速に入れます。
プラグホールから覗いて、ピストントップが一番上がった場所まで手でリアタイヤを回してやるとプッシュロッドのインテーク側、エキゾースト側両方とも指でつまんで回せるぐらい軽くなる圧縮上死点があるので、切断する人はここでぶった切る。調整する人はここでアジャストナット緩めて調整開始
(インテークのバルブが閉まった後のピストン上死点が圧縮上死点になるので、タイヤを回しつつ、インテーク側のプッシュロッドが硬い状態から緩くなったらさらにタイヤを回してピストントップを上まで送ってやる これで圧縮上死点出せるかな)
まあ、圧縮上死点じゃなくても、プッシュロッドを押し上げるリフターがカムのベースサークルにあればプッシュロッドはフリーなのでさわれるんですが、一説によるとベースサークルが真円じゃないカムがあるかもということで、触るときは毎回同じ場所で調整できるようにということなんですかね。
プッシュロッドカバーの分解方法と書きましたが、プッシュロッドぶった切る人や、アジャスタブルプッシュロッド短くして横から抜ける人は外した後全部とれます。
何度も書きますがプッシュロッドカバーのチューブは分解時点でゴミや砂出てくるので、リフターの穴から入らないように注意です。
