2025年04月13日
ハーレーダビッドソンのベアリング組付け作業で感じたこと
ハーレーダビッドソンのベアリング交換や、仕事でベアリング交換まれに行うこともあるので、座学でベアリング習ったことのないサンデーメカニック的な立場から現在のベアリング周辺の部品への認識をまとめておきます。

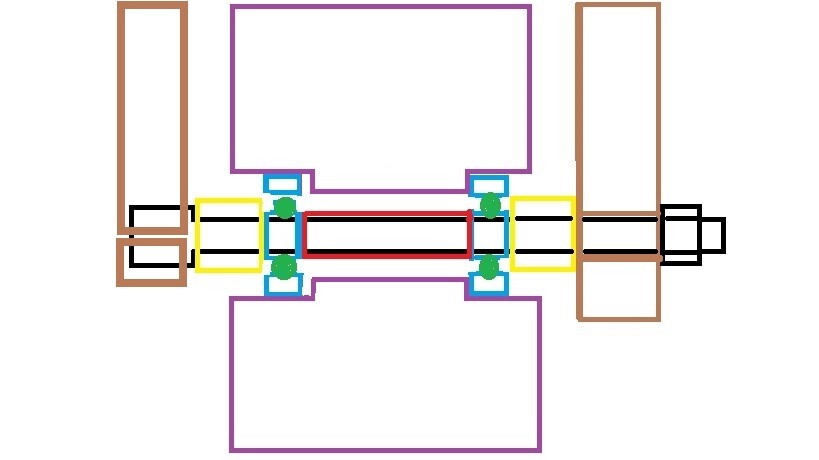

ペイントで適当に書いた図であれなのですが、
・真ん中の上下の紫の輪郭がホイール
・水色がベアリングのインナーとアウター
・緑色がベアリングのタマコロ
・赤がホイール内部のアクスルシャフトカラー
・左右の黄色がベアリング外側のカラー
・左右の茶色がフロントフォークのボトムケース
・黒がアクスルシャフトとナット
アクスルナットを締め付ける前の位置関係を表してます。
次に、アクスルシャフトのナットを締め付けていくとどうなるかというと・・・・

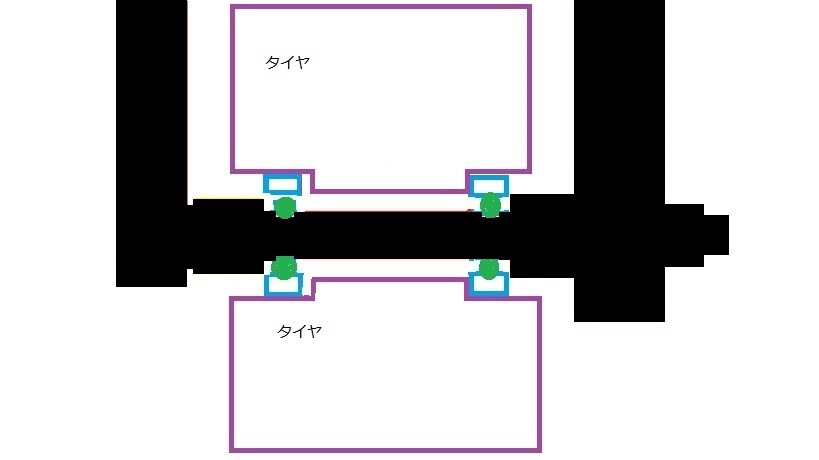

黒く塗りつぶした部分が組み付けられることでお互いの位置関係が変わることのない一個の部品のようになります。
タイヤと書いてしまいましたがホイールの部分の紫色とベアリングのアウターも打ち込まれてるので1この部品と表現したほうがいいかな。
この2つの部品をベアリングのタマコロが支えながら回転します。
なんとなくシャフトにホイールハマってるので軸の上を転がってるのはわかってましたが、こうやってまとめてみると回転部分はベアリングのタマコロとベアリングのアウター＋ホイールだけですね。
こんなの書いて何が面白いのかというと、まあ、頭の体操ですｗ
