ハーレーの駆動系
ハーレーーダビッドソンのブレーキマスターを交換する前に練習としてヤマハーレーダビッドソン号のブレーキマスターを交換します。
JOGZなんですけどねｗ
デイトナリリースのニッシンはごろもフーズブレーキマスターシリンダーアッセンブリーです。
調整式ブレーキレバー、ブレーキスイッチ、リザーバータンクがセットになってお得！
（これはスクーターなどのミニバイクに対応のブレーキレバー短いタイプです）
ブレーキマスターを選ぶときに一番重要なのが、マスターシリンダーのピストン径を合わせることです。
ヤマハのJOGは１１ｍｍなのでニッシンも１１ｍｍのものを選びました。
ハーレーダビッドソンに取付するときは乗ってる車両のブレーキマスターピストン径を調べてから合うものを選びましょう。
ブレンボにあこがれますが、精度はニッシンにかなわないという噂なのでスクーターにはこれで十分です＾＾
スクーターらしからぬ攻撃的なハンドル周りになって満足＾＾
当然効きも劇的によくなりました。
ついでに駆動系もばらしてチェック。
ベルトやプーリーウエイトローラーも異常なし。
ハーレーダビッドソンのセミオートマキットがあるようですが、遠心クラッチの構造はスクーターに似たものをプライマリーケースに入れるやつがあるみたいですね。
ハーレーダビッドソンのオートマキット
↑楽天で見つけましたが、スクーターと違って変速はしないみたいです。
株系バイク乗ったことあるのでまさにあれになる感じですね＾＾
JOGZなんですけどねｗ
デイトナリリースのニッシンはごろもフーズブレーキマスターシリンダーアッセンブリーです。
調整式ブレーキレバー、ブレーキスイッチ、リザーバータンクがセットになってお得！
（これはスクーターなどのミニバイクに対応のブレーキレバー短いタイプです）
ブレーキマスターを選ぶときに一番重要なのが、マスターシリンダーのピストン径を合わせることです。
ヤマハのJOGは１１ｍｍなのでニッシンも１１ｍｍのものを選びました。
ハーレーダビッドソンに取付するときは乗ってる車両のブレーキマスターピストン径を調べてから合うものを選びましょう。
ブレンボにあこがれますが、精度はニッシンにかなわないという噂なのでスクーターにはこれで十分です＾＾
スクーターらしからぬ攻撃的なハンドル周りになって満足＾＾
当然効きも劇的によくなりました。
ついでに駆動系もばらしてチェック。
ベルトやプーリーウエイトローラーも異常なし。
ハーレーダビッドソンのセミオートマキットがあるようですが、遠心クラッチの構造はスクーターに似たものをプライマリーケースに入れるやつがあるみたいですね。
ハーレーダビッドソンのオートマキット
↑楽天で見つけましたが、スクーターと違って変速はしないみたいです。
株系バイク乗ったことあるのでまさにあれになる感じですね＾＾
ハーレーダビッドソンのクラッチレバーを軽くしてくれるという、巷で噂のＶＰクラッチですが取り付けることにしました。
ＴＣ９６のノーマルエンジンへの適合はＶＰ８４Ｔ。
| ↑価格は楽天で見てくださいｗ |
ＴＣ９６のノーマルエンジンへの適合はＶＰ８４Ｔ。
結構な重さの部品がクラッチケースとともにブン回るので取り付けは専門ショップに任せます。
ダービーカバーを開けてクラッチ調整を済ませてからノーマルリテーナーリングを取り外します。
リテーナーリングを外したらＶＰクラッチ付属のベースプレートを少し外側に曲げてからダイアフラムスプリングの内側に入れます。
ダイアフラムスプリングがずれていないのを確かめながらキット付属のボルトでＶＰクラッチを取り付けます。
取付完了！
そして、錘の位置の関係でクラッチアジャストナットへのアクセスはＶＰクラッチ外さないとできなくなりました・・・
そして、錘の位置の関係でクラッチアジャストナットへのアクセスはＶＰクラッチ外さないとできなくなりました・・・
ハーレーダビッドソンのプライマリーチェーンケースにプライマリーチェーンケースカバーを取り付けします。

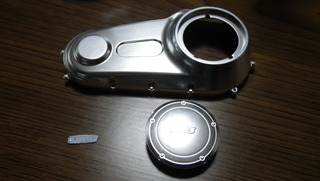

プライマリーチェーンケースカバーとダービーカバー
シフトポジションの表記デカールは車検に必要なのかな？

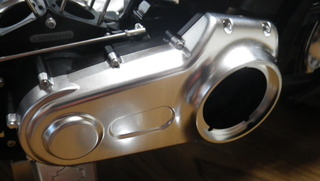

プライマリーチェーンケースカバーをプライマリーチェーンケースに取り付けします。

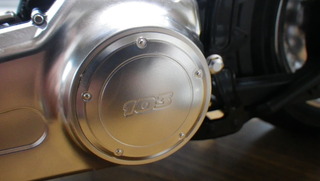

ダービーカバーは１０３キュービックインチのものをチョイス！

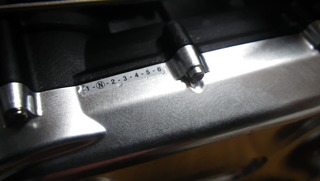

シフトポジションのデカールを貼って完成＾＾
次は左ステップ周りを組み立てましょう
プライマリーチェーンケースカバーとダービーカバー
シフトポジションの表記デカールは車検に必要なのかな？
プライマリーチェーンケースカバーをプライマリーチェーンケースに取り付けします。
ダービーカバーは１０３キュービックインチのものをチョイス！
シフトポジションのデカールを貼って完成＾＾
次は左ステップ周りを組み立てましょう
ハーレーダビッドソンのプライマリーケースの取付です。
取り付け前にシフトアームとロッドも組み付けます。
スターターモーターとソレノイドもプライマリーケースに取り付けします。
シフトアームのブッシュからのオイル漏れもプライマリーケースをはずさないと対処できないってのがよくわかりますね＾＾；
ドライブベルトやドライブスプロケットへのアクセスもプライマリーケースをはずさないと無理なのでトラブルが起きた時は厄介ですが、裏を返せばめったにトラブルが起こらないとも考えられる？？
次はプライマリーチェーンケースカバーとダービーカバーを取り付けましょう。
取り付け前にシフトアームとロッドも組み付けます。
スターターモーターとソレノイドもプライマリーケースに取り付けします。
シフトアームのブッシュからのオイル漏れもプライマリーケースをはずさないと対処できないってのがよくわかりますね＾＾；
ドライブベルトやドライブスプロケットへのアクセスもプライマリーケースをはずさないと無理なのでトラブルが起きた時は厄介ですが、裏を返せばめったにトラブルが起こらないとも考えられる？？
次はプライマリーチェーンケースカバーとダービーカバーを取り付けましょう。
ハーレーダビッドソンのクラッチリリースカバーを組み付けます。
細かいパーツ、特にボルトの頭がめんどくさいですｗ
ボルトのヘッドを接着するといい感じに色分されます＾＾
クラッチリリースカバーを組み付けて・・・・
ミッションケースに装着します。
ミッションケースのカバーも組み付けします。
タイマーカバーも組み付けます。
本国仕様の１０３キュービックインチのプレートで決まりですね＾＾
次はフレームに車体番号でもつけるか
細かいパーツ、特にボルトの頭がめんどくさいですｗ
ボルトのヘッドを接着するといい感じに色分されます＾＾
クラッチリリースカバーを組み付けて・・・・
ミッションケースに装着します。
ミッションケースのカバーも組み付けします。
タイマーカバーも組み付けます。
本国仕様の１０３キュービックインチのプレートで決まりですね＾＾
次はフレームに車体番号でもつけるか
ハーレーダビッドソンはチェーンではなくドライブベルトで駆動してるのですが、ベルトなのでテンションを気にしてやらないといけません。
チェーンと比べてほぼノーメンテナンスのベルトドライブですが交換の時はプライマリーケースをまるごとはずさないといけないらしく、日頃のチェックは馬鹿にできません。
そこで活躍するのがベルトテンショナー！
ハーレーダビッドソン純正ではありませんがｗ
必要な方は楽天でどうぞ↓
中にスプリングが入っていて、ゲージの指定位置まで押し込むと４．５ｋｇの力がかけられる仕組みです。

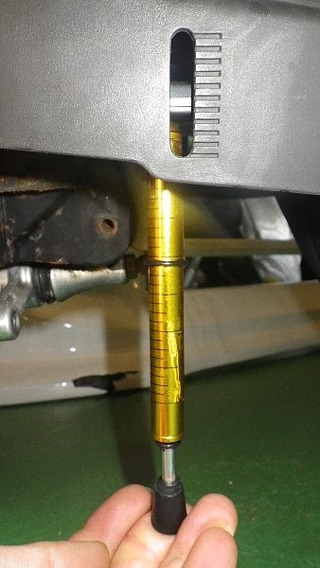

ドライブベルトのテンションチェック位置にあてがって・・・・・

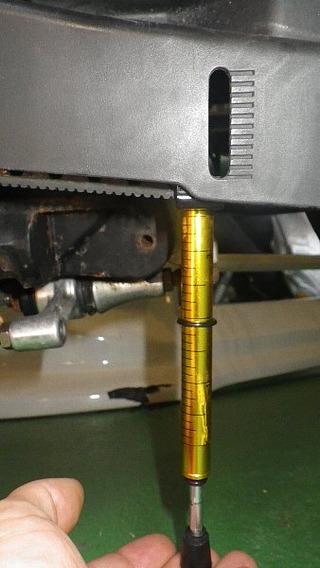

ぐいっと押しこめば４．５ｋｇのテンションがドライブベルトにかかります。
この時点の覗き窓のゲージ位置でベルトの張り具合を判断します。
ちなみにベルトガードの１メモリは３．２mm
今回は約６メモリたわみました。てことは１９．２mm（サイドスタンドで立てた状態）
サービスマニュアルによると
車両をサイドスタンドで支持し、ライダーや荷物を載せていない状態
FXDL 6.4-7.9mm
FXD 7.9-9.5mm
車両を垂直に立たせて、リアホイールを床から浮かせた状態
FXDL 7.9-9.5 mm
FXD12.7-14.3mm
オーリンズでサスが長くなってるのを加味しても、ちょっと長すぎじゃないかな・・・
このへんの調整はディーラーで見てもらったほうが良さそうですね。
どのみちベルトのテンション適正値がわかっていても、リヤのアクスルナット緩めないといけないので大トルク用のトルクレンチ用意しないともとに戻せませんし＾＾
チェーンと比べてほぼノーメンテナンスのベルトドライブですが交換の時はプライマリーケースをまるごとはずさないといけないらしく、日頃のチェックは馬鹿にできません。
そこで活躍するのがベルトテンショナー！
ハーレーダビッドソン純正ではありませんがｗ
必要な方は楽天でどうぞ↓
中にスプリングが入っていて、ゲージの指定位置まで押し込むと４．５ｋｇの力がかけられる仕組みです。
ドライブベルトのテンションチェック位置にあてがって・・・・・
ぐいっと押しこめば４．５ｋｇのテンションがドライブベルトにかかります。
この時点の覗き窓のゲージ位置でベルトの張り具合を判断します。
ちなみにベルトガードの１メモリは３．２mm
今回は約６メモリたわみました。てことは１９．２mm（サイドスタンドで立てた状態）
サービスマニュアルによると
車両をサイドスタンドで支持し、ライダーや荷物を載せていない状態
FXDL 6.4-7.9mm
FXD 7.9-9.5mm
車両を垂直に立たせて、リアホイールを床から浮かせた状態
FXDL 7.9-9.5 mm
FXD12.7-14.3mm
オーリンズでサスが長くなってるのを加味しても、ちょっと長すぎじゃないかな・・・
このへんの調整はディーラーで見てもらったほうが良さそうですね。
どのみちベルトのテンション適正値がわかっていても、リヤのアクスルナット緩めないといけないので大トルク用のトルクレンチ用意しないともとに戻せませんし＾＾
