ハーレーダビッドソンの吸気系
ハーレーダビッドソンのカムシャフトをS&S５５１に交換後、ベースマップもノーマルカムからプロファイルの近いレッドシフト５２５へ入れ替える時点で気が付いた エアクリーナー大きすぎなんじゃ？疑惑
ノーマルカムより一杯吸うカムのベースマップに２．７５ハイフローがなくてみんな２．２５インチ
本国のオクタン価でも圧縮高すぎるんじゃ？
ということで以前取り付けしていた純正２．２５インチのエアフィルターに戻してみます。

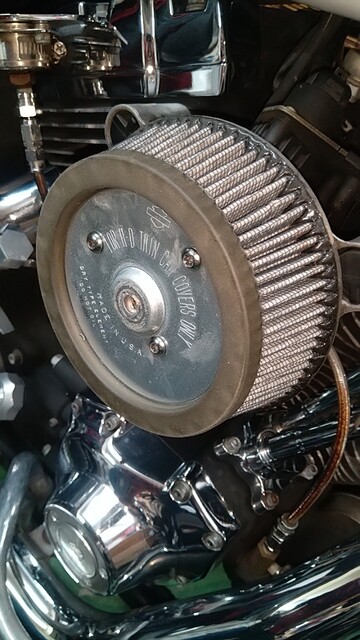

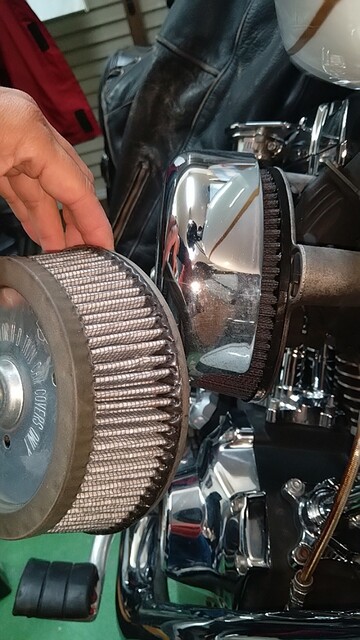

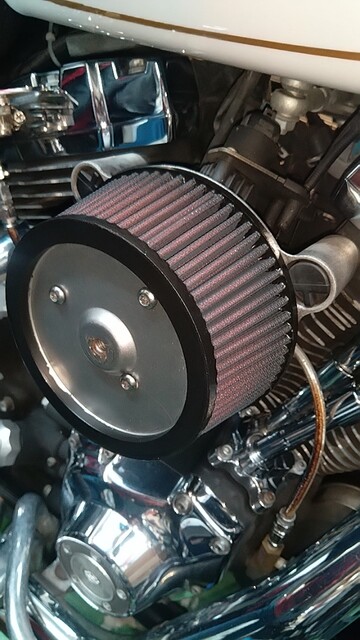

カバーを外して２．７５インチのフィルターを取ります

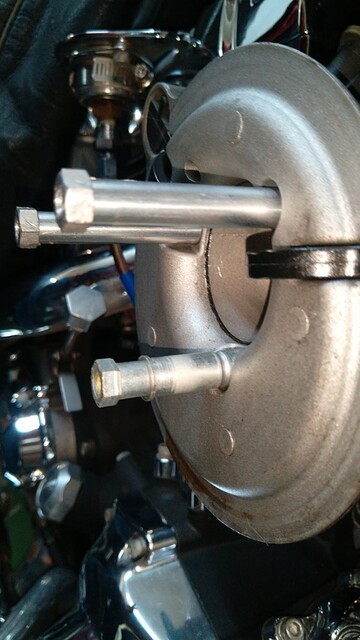

フィルター取付の３本の柱はフィルターサイズに合わせた長さのでこれを交換です。

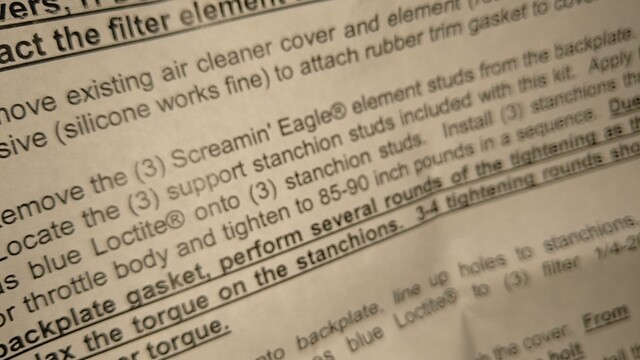

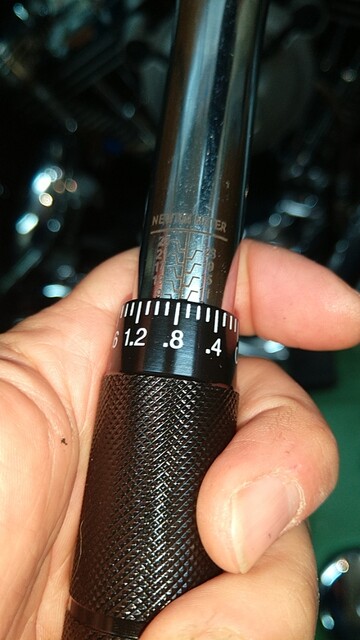

インストレーションマニュアルに締め付けトルクが書いてあるのでロックタイト塗って締めます。
大体１０Nmぐらい。

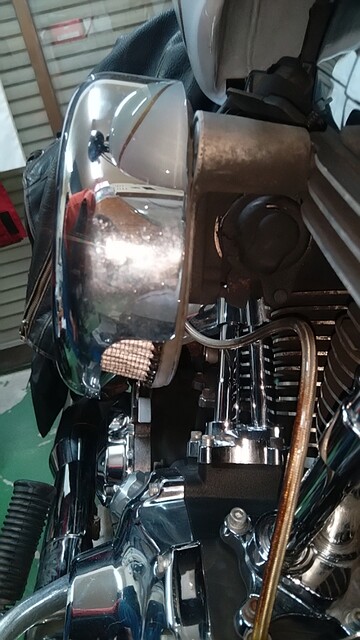

もともと２．２５インチのエアフィルター用のカバーなので面一になりました。
ワイルドさはなくなりましたがｗ
さて、このセットでしばらく走ってみます。
ノーマルカムより一杯吸うカムのベースマップに２．７５ハイフローがなくてみんな２．２５インチ
本国のオクタン価でも圧縮高すぎるんじゃ？
ということで以前取り付けしていた純正２．２５インチのエアフィルターに戻してみます。
カバーを外して２．７５インチのフィルターを取ります
フィルター取付の３本の柱はフィルターサイズに合わせた長さのでこれを交換です。
インストレーションマニュアルに締め付けトルクが書いてあるのでロックタイト塗って締めます。
大体１０Nmぐらい。
もともと２．２５インチのエアフィルター用のカバーなので面一になりました。
ワイルドさはなくなりましたがｗ
さて、このセットでしばらく走ってみます。
ハーレーダビッドソンに負圧計を取り付けてスロットルワークを監視しようと思ったら、なんか動きが変。 アクセルオフで負圧かからず、微妙に開けたときだけちょっと反応する。
もしやと思いエアクリーナーを外してスロットルボディーの内部から負圧を取れると思っていた穴位置を確認すると・・・・
上の大きい穴はアイドルエアスクリュー（アイドリング時、スロットル全閉状態でここから空気をバイパスさせてアイドリングを制御してます）ですが、
スロットルのバタフライ左斜め上に穴があります。この穴が負圧取れると思って接続したパイプにつながってるのですが、バタフライよりエアクリーナー側にあるのでスロットル全閉時に正圧しかかからない・・・だめじゃん。微妙にスロットル開けたときだけこの穴の付近で流速が発生するので負圧を検知していたんですね。
アクセル全開で奥に見える黒い突起は吸気温度センサーです。
インジェクション制御用の負圧センサーはもう少し奥に穴があります。
ツインカムエンジンは初期はキャブだったのでその名残なんかな？
この位置の穴はNOSとかつけるときにそのまま使えそうだけど・・・・
アナログ負圧計を動かすためにスロットルボディーの奥に穴開けて、たけのこつけるより、負圧センサーの出力横取りして電圧拾ってメーターに表示させるほうが楽そうｗ
でも取り付けた負圧メーター 好みのデザインなので動かしたいなぁ・・・
もしやと思いエアクリーナーを外してスロットルボディーの内部から負圧を取れると思っていた穴位置を確認すると・・・・
上の大きい穴はアイドルエアスクリュー（アイドリング時、スロットル全閉状態でここから空気をバイパスさせてアイドリングを制御してます）ですが、
スロットルのバタフライ左斜め上に穴があります。この穴が負圧取れると思って接続したパイプにつながってるのですが、バタフライよりエアクリーナー側にあるのでスロットル全閉時に正圧しかかからない・・・だめじゃん。微妙にスロットル開けたときだけこの穴の付近で流速が発生するので負圧を検知していたんですね。
アクセル全開で奥に見える黒い突起は吸気温度センサーです。
インジェクション制御用の負圧センサーはもう少し奥に穴があります。
ツインカムエンジンは初期はキャブだったのでその名残なんかな？
この位置の穴はNOSとかつけるときにそのまま使えそうだけど・・・・
アナログ負圧計を動かすためにスロットルボディーの奥に穴開けて、たけのこつけるより、負圧センサーの出力横取りして電圧拾ってメーターに表示させるほうが楽そうｗ
でも取り付けた負圧メーター 好みのデザインなので動かしたいなぁ・・・

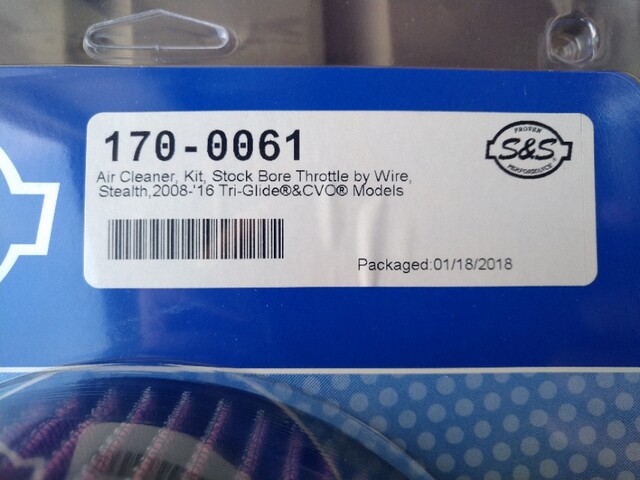

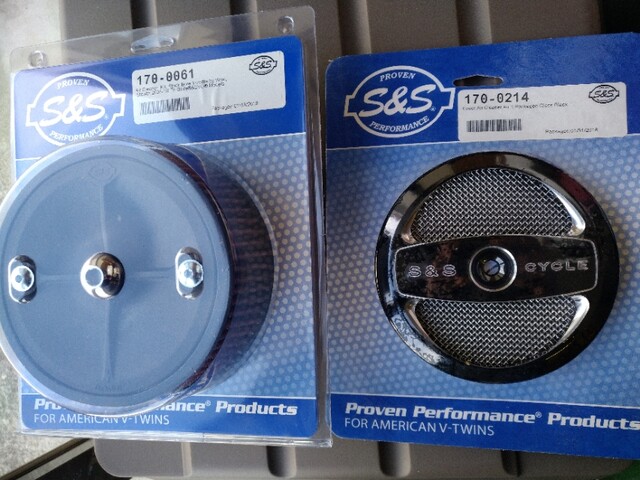

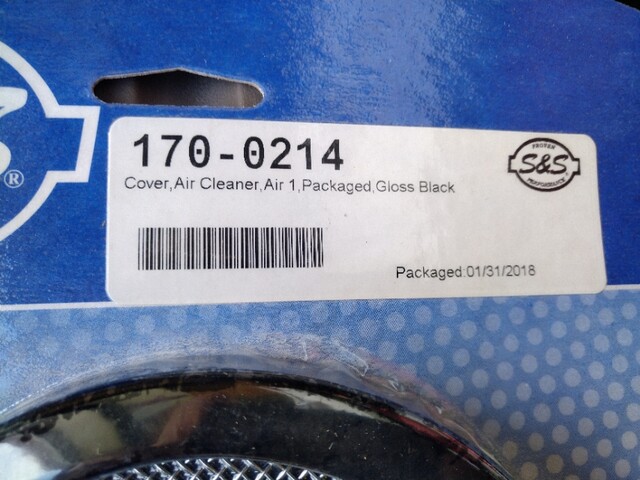

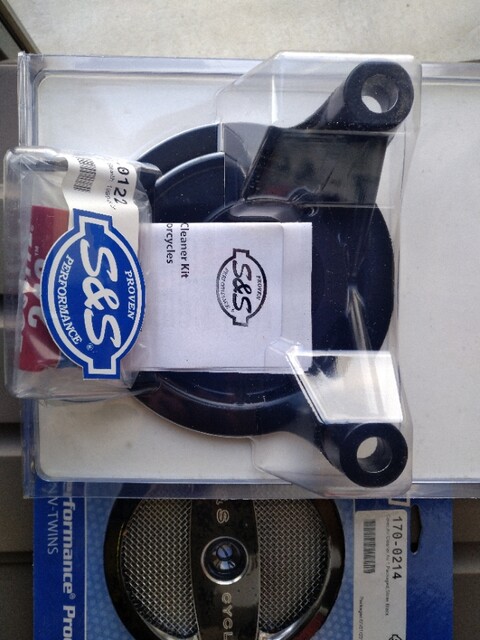

新品正規品／S&S マフラー本体 ステージII パフォーマンスキット 08-16ツアラ 551CE ブラック エス＆エス バイク←こんなかんじのキットに付属していた電子制御スロットル用のエアクリーナーセットです。
ネコミニのダイナはワイヤーでスロットルバタフライ引っ張るので使えませんからヤフオクに出品中です。おかげさまで売れました！未使用品ですが、使い道がないので１円からスタートでしたｗ
電子制御スロットルは原文ではスロットル バイ ワイヤ（ここでいうワイヤとはスロットルワイヤーのことではなく、電気信号の線という意味で使われているので注意です。）
スロットルはワイヤーで動くに決まってんじゃんと適合勘違いするとやられますｗ
ネコミニのダイナはワイヤーでスロットルバタフライ引っ張るので使えませんから
電子制御スロットルは原文ではスロットル バイ ワイヤ（ここでいうワイヤとはスロットルワイヤーのことではなく、電気信号の線という意味で使われているので注意です。）
スロットルはワイヤーで動くに決まってんじゃんと適合勘違いするとやられますｗ
ハーレーダビッドソンのエンジンチェックランプが点灯する症状が再発しました。
といっても、前回O2センサー交換したときはフロントのみでしたので、リヤO2センサーのエラーはほったらかしでした。
今回リヤのほうが悪化したと思われますが、高速道路トップギアで巡行のみアフターファイア起こるほど制御できなくなったので、実害を伴う症状ですから急いで対策します。

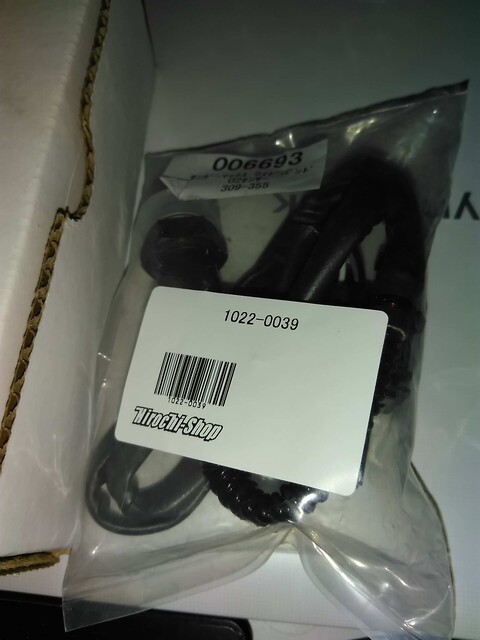

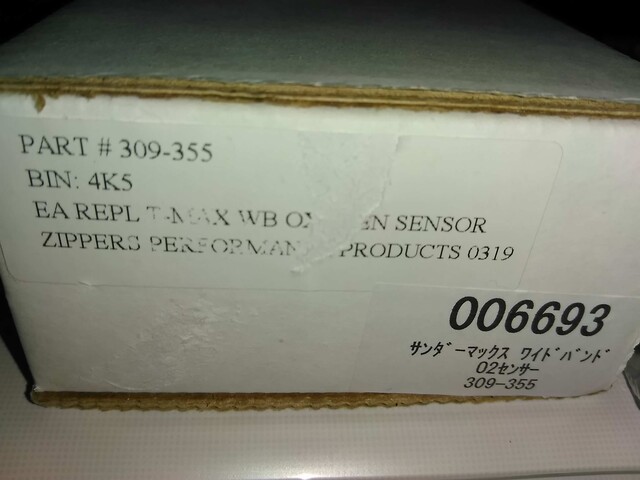

前回の修理同様ジッパーズからサンダーマックス補修部品としてリリースされているO2センサーを取り寄せ。前回は箱に入ってたのに今回はむき出し・・・・

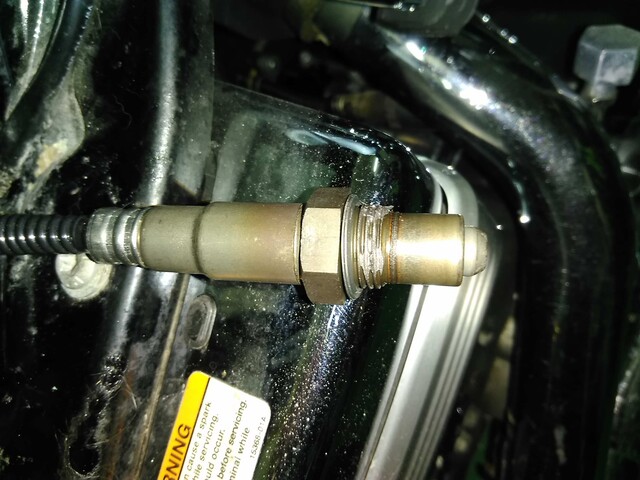

エキパイ接続前にO2センサーのヒーターが熱くなるか確認。

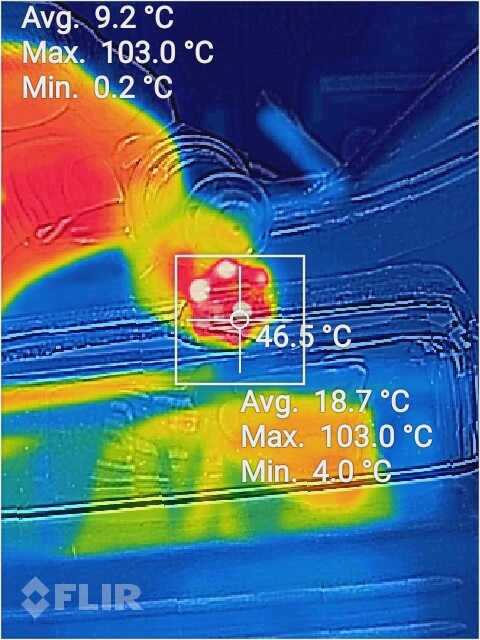

サーマルカメラで見るとわかりやすいですね（実画像と温度分布、焦点によってはずれてます）

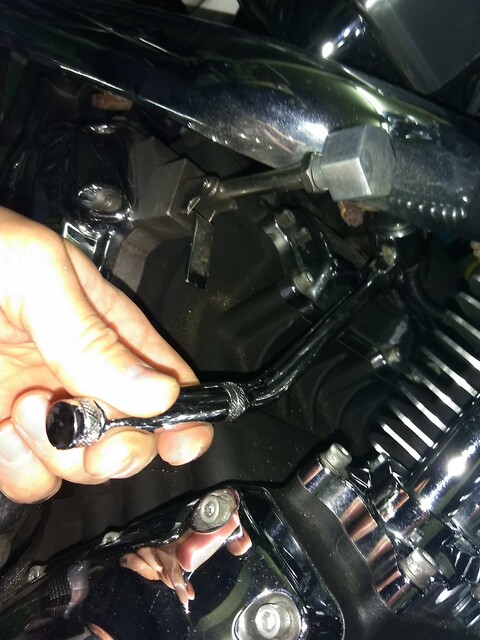

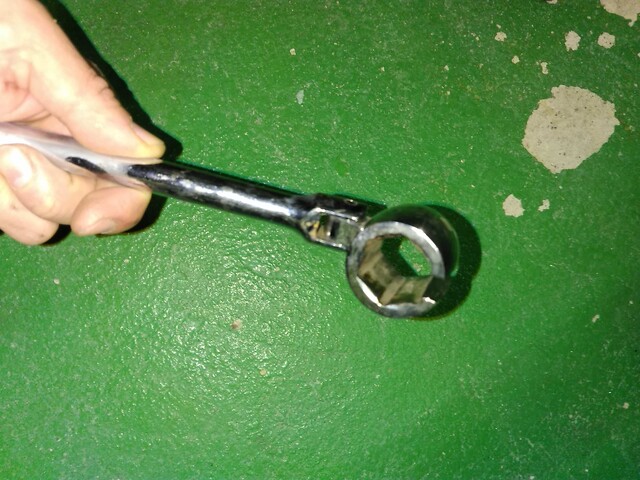

リヤのエキパイを外さなくてもO2センサーの取り外しができるO2センサーレンチが10年ぶりに活躍！

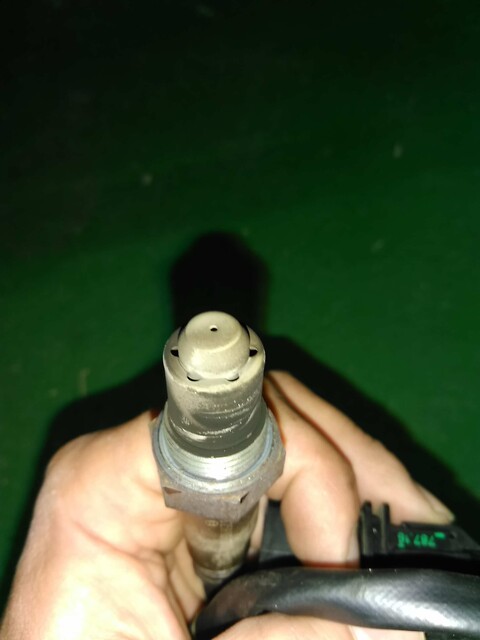

外したリヤO2センサーはフロントの時と違ってすすだらけではありませんでした
まあ、最後の運転状況違うので何とも言えませんが・・・・
実はサンダーマックスを取り付けしたときにリヤO2センサーのカプラーをシート下で取りまわしていたので、電装キャディーを外さないと交換できないことに気が付いて手間取りました。
やり直してO2センサーのカプラーは外で接続するように変えましたが、整備するときのことも考えてカスタムしないといけませんね 反省ｗ
といっても、前回O2センサー交換したときはフロントのみでしたので、リヤO2センサーのエラーはほったらかしでした。
今回リヤのほうが悪化したと思われますが、高速道路トップギアで巡行のみアフターファイア起こるほど制御できなくなったので、実害を伴う症状ですから急いで対策します。
前回の修理同様ジッパーズからサンダーマックス補修部品としてリリースされているO2センサーを取り寄せ。前回は箱に入ってたのに今回はむき出し・・・・
エキパイ接続前にO2センサーのヒーターが熱くなるか確認。
サーマルカメラで見るとわかりやすいですね（実画像と温度分布、焦点によってはずれてます）
リヤのエキパイを外さなくてもO2センサーの取り外しができるO2センサーレンチが10年ぶりに活躍！
外したリヤO2センサーはフロントの時と違ってすすだらけではありませんでした
まあ、最後の運転状況違うので何とも言えませんが・・・・

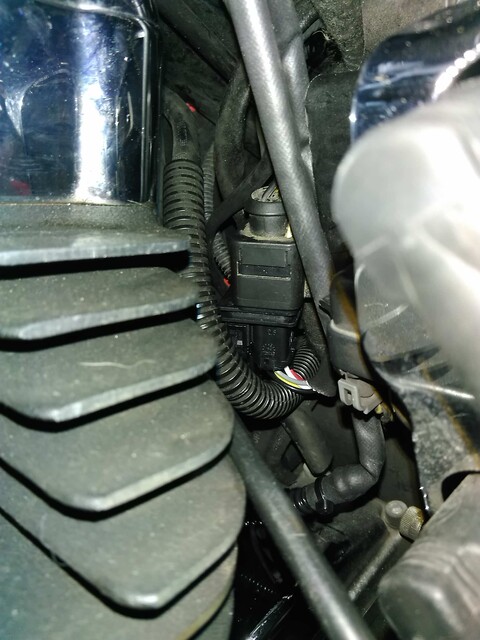

実はサンダーマックスを取り付けしたときにリヤO2センサーのカプラーをシート下で取りまわしていたので、電装キャディーを外さないと交換できないことに気が付いて手間取りました。
やり直してO2センサーのカプラーは外で接続するように変えましたが、整備するときのことも考えてカスタムしないといけませんね 反省ｗ

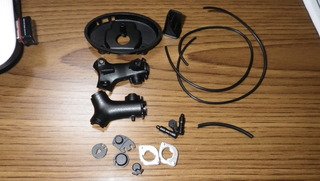

ハーレーダビッドソンの2013年モデルはインジェクションなので燃料噴射システムはキャブとはちょっと違います。

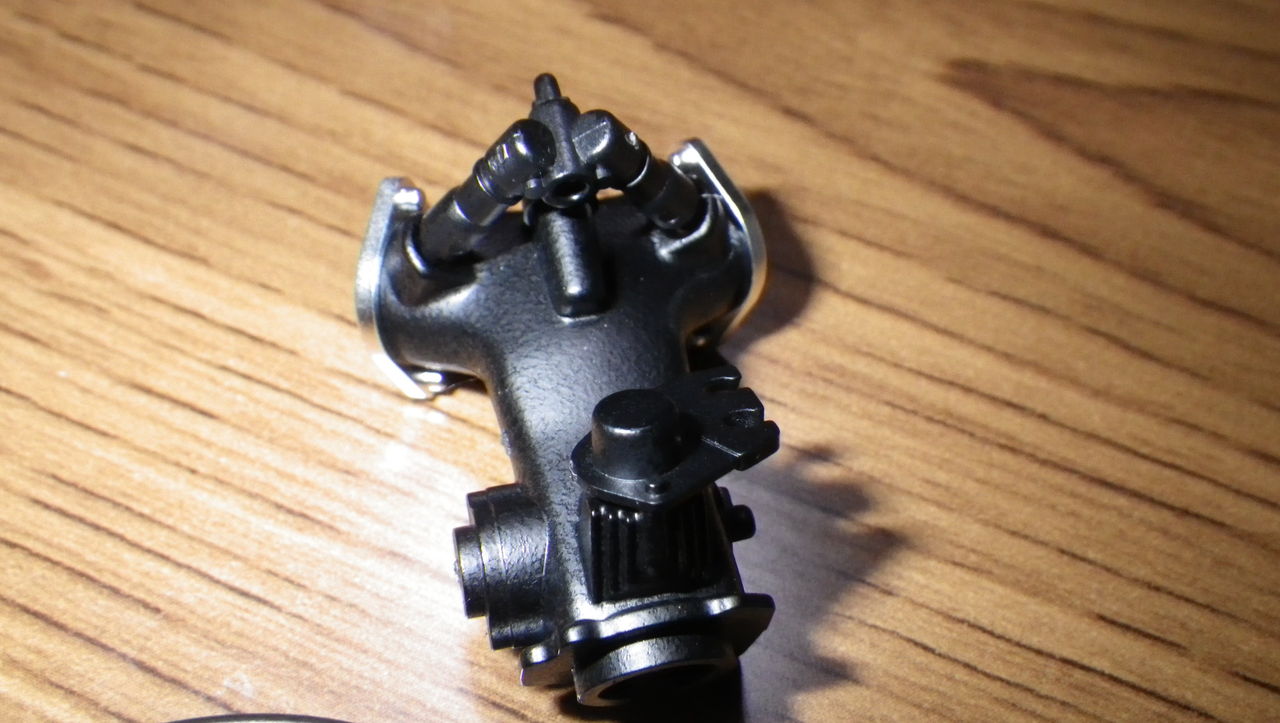

インテークマニホールドに直接燃料を噴射するインジェクターを取り付けます。
バタフライバルブのみがエアクリーナーのところに残ります。

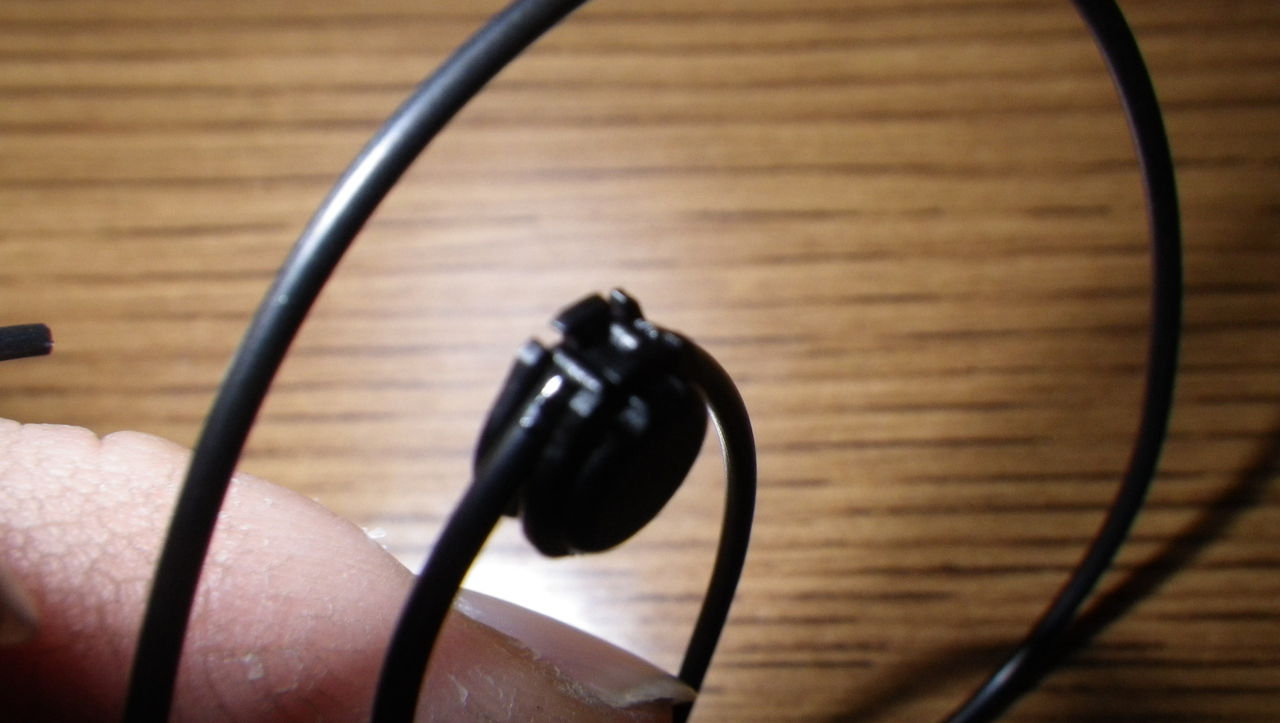

スロットルボディーのバタフライバルブを開閉するスロットルケーブルを接続。

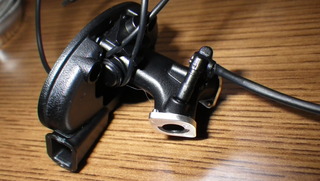

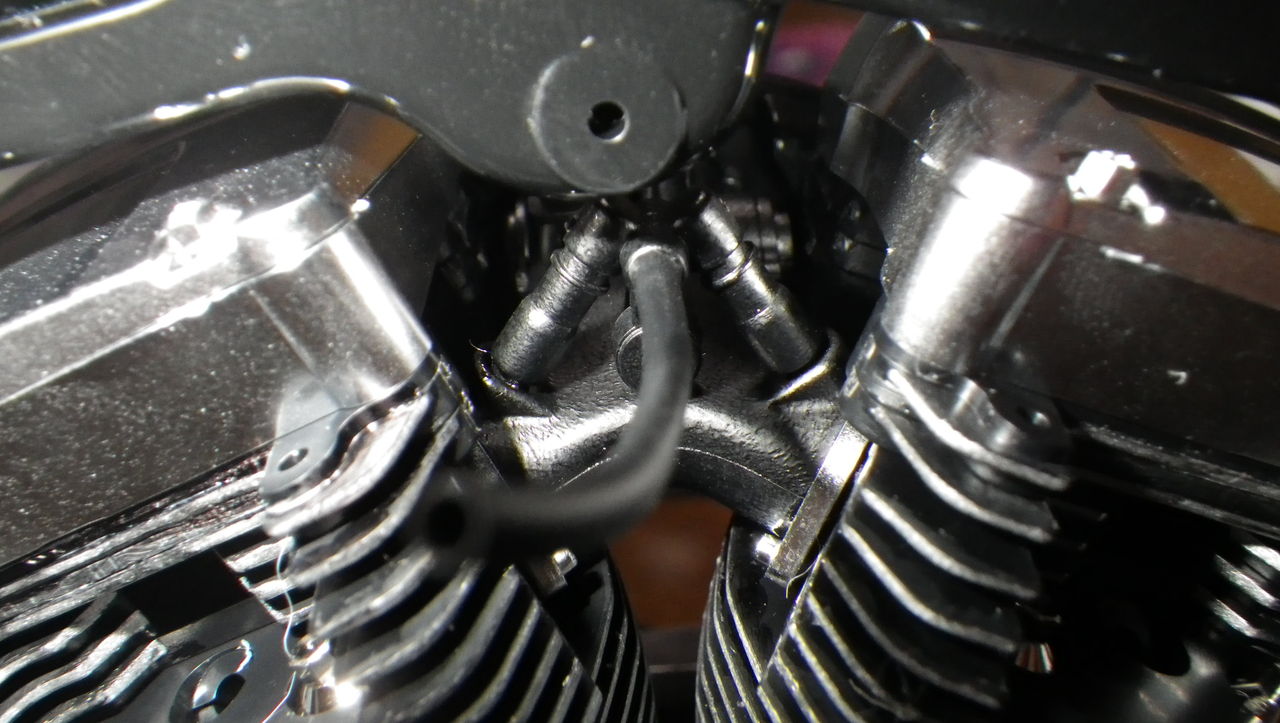

インジェクターを取り付けます。
キットモデルなのでインテークマニホールドのフランジもここで取り付けしますが、2次エアを吸うとか吸わないとか言われてるここの部品はサンダンスさんから対策品が出てるそうなので気になりますね＾＾
燃料ホース、エアクリーナーBOXを取り付けます。
ブリーザーラインでエアクリーナーBOXを固定するのは実車同様ですね。
インジェクター側はホーンをつけると隠れてしまうので今のうちに撮影。

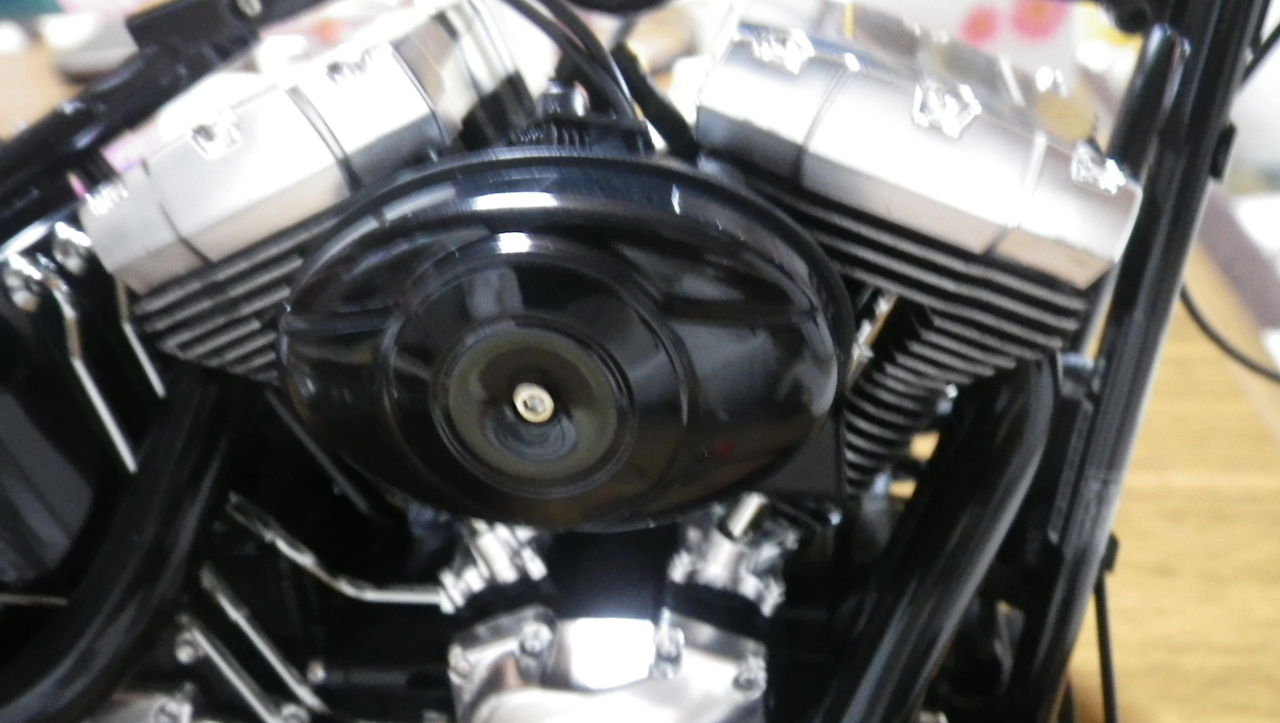

エアクリーナーカバーを取り付けしてハーレーダビッドソンの吸気系完成！
プラグとプラグコードも取り付けしましょう。
インテークマニホールドに直接燃料を噴射するインジェクターを取り付けます。
バタフライバルブのみがエアクリーナーのところに残ります。
スロットルボディーのバタフライバルブを開閉するスロットルケーブルを接続。
インジェクターを取り付けます。
キットモデルなのでインテークマニホールドのフランジもここで取り付けしますが、2次エアを吸うとか吸わないとか言われてるここの部品はサンダンスさんから対策品が出てるそうなので気になりますね＾＾
燃料ホース、エアクリーナーBOXを取り付けます。
ブリーザーラインでエアクリーナーBOXを固定するのは実車同様ですね。
インジェクター側はホーンをつけると隠れてしまうので今のうちに撮影。
エアクリーナーカバーを取り付けしてハーレーダビッドソンの吸気系完成！
プラグとプラグコードも取り付けしましょう。
